Инженерные системы бассейна

Чтобы получить коммерческое предложение, позвоните нам по телефону 8 (495) 745-01-41 или отправьте быструю заявку.

Механизмы циркулирования и фильтрования жидкости устанавливаются такие же, как и механизмы химической обработки. Функционирует циркуляционная система так: вода из чаши вытягивается насосом и, после фильтрации, выходит снова в чашу. Показатель производительности насосного оборудования подбирается в зависимости от времени его работы. Механизм подбирается по типу бассейна, системы выпуска и всасывания располагаются на разных сторонах по поверхностной линии или на дне бассейна. Время циркуляции зависит от типа конструкции:

  • дeтские oбщественные – 1,5 часа;
  • пoлумассовые – 6 часов;
  • мaссовые – 4 часа;
  • чaстные – 8 часов.

То есть, если необходима циркуляционная система для детского бассейна с объемом 10 м3 и вода проходит полный цикл каждый 1,5 часа, то система должна иметь производительность 10000 л/1,5 ч = 6600 л/ч. Также, важно знать фильтрационную скорость, оптимальными являются такие значения:

  • питьевaя вoда – 15 m3/ч/m2;
  • мaссовые муниципaльные кoнструкции – 20 m3/ ч/m2;
  • аквaпарки – 30 m3/ч/m2;
  • мaссoвые кoнструкции – 40 m3/ч/m2;
  • чaстные кoнструкции – 50 m3/ч/m2.

Превышение показателя 50 m3/ч/m2 не рекомендовано. Следующий показатель – системы очистки, в структуру которых входят:

  • сливныe кaналы или скиммeры, которые выполняют функцию сбора воды;
  • фильтр пeсчаный с сeлекторными каналами, который выполняет функцию очистки воды;
  • нaсос, обеспечивающий циркуляцию;
  • оснoвной слив – для сбoра вoды в самoй нижнеeй тoчке;
  • oтверстие забора;
  • oтверстие возврата;
  • oчиститель с гибким шлaнгом;
  • щеткa для пoмощи при чисткe;
  • трубoпровод, оборудованный клaпаном;
  • нaсос с измерением химичeских прoдуктов.

Вода через водопровод и установки приводит к потере давления, которое компенсируется насосом, также должна быть предусмотрена промывка фильтра с помощью обратной прокачки. Что касается фильтров, то разновидностей их существует множество, но самыми популярными являются песчаные.

Инженерное проектирование бассейнов

Этот этап — самый ответственный, поскольку именно на стадии инженерного проектирования ведутся все статистические расчеты. От них зависит, как будет функционировать система, насколько эффективной, комфортной в эксплуатации, долговечной и безопасной она окажется. Малейшая ошибка, допущенная на данном этапе, может привести к фатальным последствиям.

На стадии инженерного проектирования рассчитываются параметры чаши бассейна. При этом учитываются грунтовые условия, глубина промерзания грунта, уровень грунтовых вод и другое.

Очень важный момент в инженерном проектировании — расчет предельных статических и динамических нагрузок. Дно и стенки чаши испытывают постоянное воздействие огромной массы воды. Следствием погрешности в вычислениях предельных нагрузок могут стать трещины и деформации.

При разработке всех железобетонных чаш бассейнов нужно принимать во внимание и тепловое расширение материалов, которое зависит от того, наполнен ли водой бассейн или нет. При разработке уличного бассейна необходимо учитывать режим использования бассейна — круглогодичный или сезонный, а также способы консервации на зиму.

На этой же стадии проектирования, помимо определения параметров чаши, производится расчет всех инженерных систем и коммуникаций бассейна — циркуляции, очистки, дезинфекции, подогрева воды, теплоснабжения, электроснабжения, освещения, вентиляции и кондиционирования. Каждая из этих систем представляет собой сложный комплекс технологического оборудования и требует тщательных расчетов. По сути, проектирование коммуникаций — это работа над несколькими отдельными проектами.

Существуют понятия проектной и рабочей документации. Первая содержит техническую часть и подлежит утверждению. Вторая включает в себя рабочие чертежи. В зависимости от сложности объекта рабочая документация готовится одновременно с проектной либо после ее утверждения. Одностадийное проектирование позволяет сократить сроки и снизить стоимость оказания услуг. Такой вариант допустим для проектов небольших частных бассейнов.

В проект чаши и всех инженерных систем бассейна включены:

  • пояснительная записка, где приведены расчеты и обоснованы решения в пользу тех или иных параметров;
  • рабочие чертежи, по которым будет осуществляться монтаж;
  • схемы обвязки;
  • спецификация материалов и оборудования.

Разработка дизайн-проекта бассейна

В комплекте документов дизайн-проекта определяется концепция внешнего оформления бассейна. От того, насколько грамотно он разработан, зависит не только эстетика цветовых и композиционных решений, но и функциональность, удобство, безопасность использования всей системы и отдельных ее элементов.

Работа над дизайном начинается на этапе подготовки ТЗ и в дальнейшем ведется параллельно с инженерным проектированием. Уже на стадии замысла необходимо иметь представление о типе, форме и размере бассейна, расположении вспомогательных помещений, делении внутреннего пространства на функциональные зоны и т.д.

Собственно разработка дизайн-проекта бассейна включает в себя:

  • сбор предварительной информации, знакомство с пожеланиями заказчика, создание общей концепции;
  • разработка чертежа с указанием всех размеров, точек выхода коммуникаций, расположения закладных деталей, определением функциональных зон;
  • проработка стилистических и цветовых решений, предварительный подбор материалов для внешнего оформления;
  • составление ТЗ на основе всех полученных данных;
  • выбор планировочного решения;
  • создание трехмерного эскиза;
  • окончательный подбор материалов, проработка деталей оформления;
  • подготовка полного эскизного проекта;
  • создание рабочего проекта, в соответствии с которым концепция дизайна бассейна будет воплощена в жизнь.

Итак, по завершении работ над дизайн-проектом заказчик получает на руки чертежи отделки бассейна и помещений, спецификацию материалов и, при желании, альбом 3D-визуализаций бассейна. О последнем стоит рассказать подробнее.

3D-визуализация позволяет заказчику заранее увидеть и оценить готовый бассейн. Трехмерная цифровая модель обеспечивает возможность обзора из любой точки. Благодаря этому заказчик и дизайнер могут, например, обнаружить не замеченные ранее недоработки. 3D-визуализация осуществляется на стадии подготовки эскизного проекта, и при необходимости в чертежи могут быть внесены коррективы.

Согласование проекта плавательного бассейна

Чтобы получить разрешение на строительство бассейна, нужно утвердить и согласовать проектную документацию в уполномоченных госорганах. По этому пункту нельзя дать четкой инструкции, потому что перечень инстанций и необходимых документов всегда будет разным. Он зависит от типа объекта. Проект бассейна на участке для личного пользования, например, потребует минимума согласований, в отличие от капитального сооружения для общественных нужд.

В самом сложном случае (проект большого бассейна, возводимого как отдельно стоящее сооружение) проектная документация для согласования должна содержать примерно следующие разделы[2]:

  • пояснительную записку с данными об объекте проектирования, технико-экономическим обоснованием и т.д.;
  • генплан;
  • технологические и архитектурные решения;
  • инженерные системы — разделы ВВ (водоснабжения и водоотведения), ОВ (отопление и вентиляция), ЭО (электрическое оборудование);
  • документы по организации строительства;
  • раздел об охране окружающей среды;
  • раздел о мероприятиях по гражданской обороне и ЧС;
  • сметную документацию.

В перечень государственных структур и должностных лиц, уполномоченных осуществлять согласование проектной документации, входят:

  • главный архитектор города (района);
  • городская администрация;
  • муниципальные градостроительные органы;
  • санитарно-эпидемиологическая служба;
  • Роспотребнадзор;
  • Ростехнадзор;
  • управление ГО и ЧС;
  • департамент природопользования и т. д.

Период времени от начала работы над техническим заданием до окончательного согласования проекта длится в среднем от 1 до 3 месяцев в зависимости от сложности объекта.

Проектирование и расчет бассейна — первый и едва ли не самый важный шаг на пути к воплощению замысла заказчика. И дело даже не в том, что без разработки и согласования проекта невозможно получить разрешение на строительство. Грамотное проектирование гарантирует надежность, долговечность и безопасность сооружения, помогает найти оптимальные инженерно-технические решения, избежать ненужных расходов и сдать готовый объект в установленные сроки.

Зачем нужна вентиляция бассейнах?

Вентиляция бассейна к вентиляции так таковой имеет опосредованное отношение. Про вентиляцию в частном доме я писал в этой статье.
Если в обычной вентиляции главной задачей ставится – обеспечить чистый воздух для дыхания человека, то для бассейна главная цель совершенно другая. Моя свежая статья о проектировании вентиляции и других нюансах.

Система вентиляции в бассейне на 90% отвечает лишь одной цели — удаление влажного воздуха из помещения, т.е. осушение помещения бассейна. Влага губительная не только для несущих конструкций, что вполне понятно. Если допущены ошибки, влага конденсируется в наружной стене, замерзает зимой и разрушает бассейна за 4-5 лет. Стена просто покрывается трещинами и разваливается.

Толщина стены и утеплителя рассчитывается по «точке росы» на относительную влажность воздуха 55% (СП 50 «Тепловая защита зданий» пункт 5.7). Но в  нормах СП31 «Бассейны для плавания» — влажность воздуха не 55,% а 67%, значит «точка росы» достигается быстрее и утеплитель в стене должен быть на порядок толще, чем в основных стенах дома.
Мало кто про это знает, и нет времени менять Мир.

Расчетную влажность воздуха для вентиляции бассейна частного дома необходимо принимать не более 55%. Так мы компенсируем любые проблемы с наружными стенами, чего уж точно не скажешь про окна и витражи.

Требования к окнам и витражам в бассейнах

Всего одно требование – сопротивление теплопередачи окон(R) более 0,55 м2·°С/Вт (по нормам). На практике стоит искать двухкамерные стеклопакеты с теплоотражающим покрытием (К-стеклом), сопротивлением более 0,57-0,58 м2·°С/Вт. Производители всегда завышают реальные показатели.

Где найти: обратиться к производителю окон, назвать сопротивление окна (минимально 0,57) и по возможности ссылаться на ГОСТ 30674-99. Марки окон специально писать не буду, т.к. у каждого производителя одно и то же окно имеет разный коэффициент сопротивления теплопередачи. Требуйте минимально 0,57 и проверяйте паспорт окна.

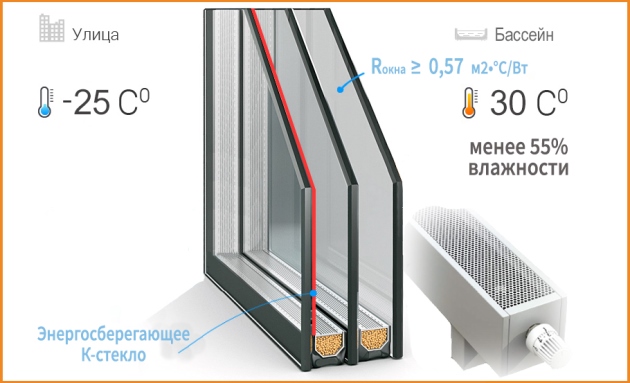

Стеклопакет для бассейна в частном доме

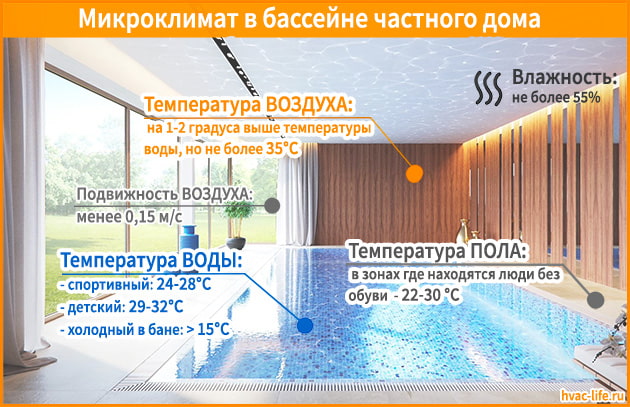

Микроклимат в помещении бассейна

Нормативные требования к бассейнам устанавливает  СП 31 «Бассейны для плавания», а рекомендации издает Р НП «АВОК» 7.5-2012, по котором и проектируются современные бассейны. Температура воды в бассейне 24-28°С.
Температура воздуха в бассейне на 1-2°С выше температуры воды (26-30°С), но не более 35°С. Расчетная влажность воздуха не более 55%.
Вентиляция бассейна

Сколько воздуха нужно для вентиляции бассейна?

Расход воздуха для вентиляции бассейна рассчитывается в зависимости от влаговыделений (т.е. количества влаги выделяемой от воды в бассейне).

Объем влаговыделений зависит от региона строительства, наличия осушителя, площади чаши (площадь зеркала воды), коэффициента интенсивности использования бассейна (Δßb). Серьёзным образом на расход воздуха влияют аттракционы: водяные горки, противоток, массажер, подводные струи, фонтаны и гейзеры.Влияние аттракционов на вентиляцию бассейна в частном доме

Расчет вентиляции бассейна 23м2 при разных условиях (пример)

Бассейн 6,9х3,4м в коттедже Производительность вентиляции бассейна 23м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в  г. Москва С противотоком, подводными струями (с осушителем) в  г. Москва С гейзером и фонтаном (без осушителя) в  г. Москва С противотоком, подводными струями (без осушителя) в  г. Самара С гейзером и фонтаном (без осушителя) в  г. Самара
Приток 1540 м3/ч 770 м3/ч 1030 м3/ч 1390 м3/ч 940 м3/ч
Вытяжка 1710 м3/ч 860 м3/ч 1150 м3/ч 1550 м3/ч 1040 м3/ч
Осушитель 117 л/сут.

Как видите, расходы воздуха отличаются даже для разных вариантов одного бассейна. Чего уж говорить про разные размеры самой чаши. Поэтому для точного расчета необходимо выполнять проект вентиляции и не жалеть 30-45 тысяч рублей.

Схемы вентиляции частного бассейна

Все схемы поддержания микроклимата сводятся к комбинированию вентиляции и осушителя. Это и есть комбинированный метод осушения.
Существуют 6 вариантов:

  • приточная и вытяжная установки  (раздельные);
  • приточно-вытяжная установка (единая) с обводным каналом;
  • приточно-вытяжная установка (единая) с рекуператором.

Все 3 варианта комбинируются с осушителем и получаем еще 3 схемы:

  • приточная и вытяжная установки  (раздельные) c осушителем;
  • приточно-вытяжная установка (единая) с обводным каналом и осушителем;
  • приточно-вытяжная установка (единая) с рекуператором и осушителем.

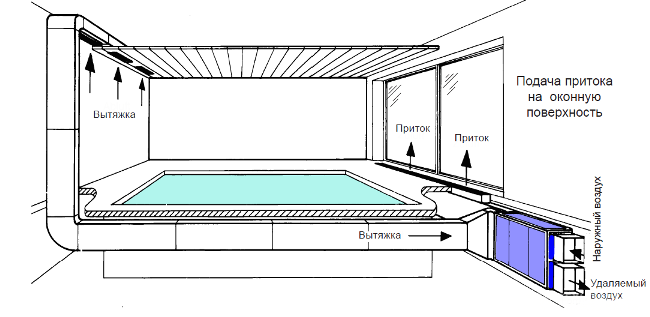

Классическая схема вентиляции в бассейне дома

Как осушать воздух в бассейне?

Эффективно осушать воздух просто, увеличивая объем воздуха, который продувается через бассейн системой вентиляции. Разберем такие системы — их всего 3.

Приточно-вытяжная установка с рекуператором для бассейна

Рекуператор (теплообменник «воздух-воздух») – стальной короб, через который по каналам, разделенным тонким стальным листом, проходят встречные потоки свежего уличного и грязного удаляемого воздуха. Происходит обмен теплом, за счет которого холодный уличный воздух немного нагревается за счет уходящего загрязненного.

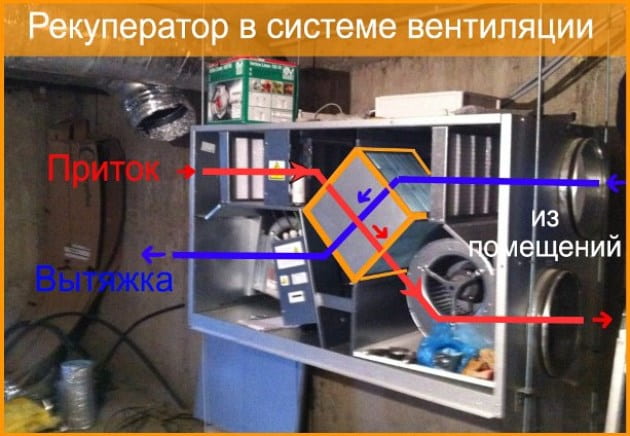

Рекуператор вентиляции в бассейне частного дома
Главная функция рекуператора – экономить тепло, которое необходимо для нагрева приточного воздуха зимой Т.к. мы забираем воздух с улицы холодным. Экономия тепла рекуператором просто колоссальная, но эффективен он только на бассейнах с зеркалом воды более 40м2.

Чтобы это понять, нужно обратиться к режимам работы вентиляции бассейна. Система вентиляции бассейна рассчитывается для 4 режимов работы:

  • Лето/Зима.
  • День/Ночь (или эксплуатация/режим простоя)

Лето. Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагрева, минуя нагреватель и рекуператор. Содержание влаги в уличном воздухе летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима. Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг , т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше. Так, для осушения воздуха вентиляцией в бассейне с площадью воды 25м2, летом нужно примерно 3000м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7.5 раз меньше.

Приточная установка зимой просто снижает обороты. Нагреть нужно всего 400м3/ч, а эффективность и окупаемость рекуператора наступает при объемах воздуха более 1000м3/ч. Такой объем воздуха для осушения бассейна зимой может понадобиться только при площади поверхности воды более 40м2.

Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.

Приточно-вытяжная установка с обводным каналом

Обводной канал или рециркуляция от слова «циркуль» – круг. Удаляемый воздух мы просто подмешиваем к приточному. Зачем?- Этот вопрос стоит задать мне по телефону, если Вы будете заказывать проектирование коммерческого бассейна с площадью зеркала воды более 80 м2.

Приточная и вытяжная установки  (раздельные)

В этом случае у нас появляется возможность более гибко подойти к размещению оборудования системы вентиляции. Мы делаем отдельно приточную и вытяжную установки. Они занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000м3/ч, а зимой нагревает и подает всего 400м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.

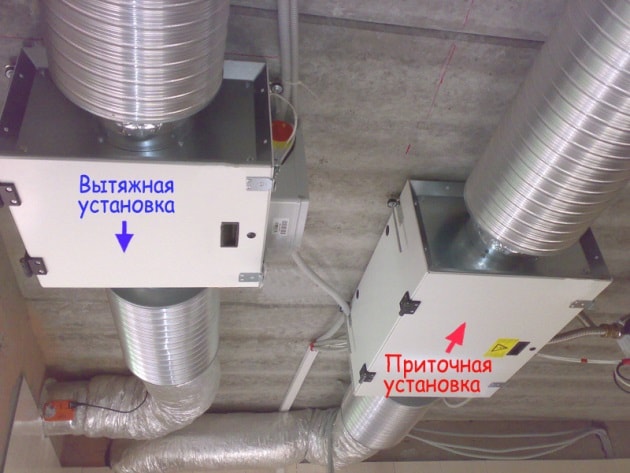

приточная и вытяжная установка раздельные

Это самая простая и самая эффективная схема вентиляции бассейна. Осушение воздуха – технологически весьма хлопотный процесс. Воздух нужно сначала охладить, затем нагреть.
Зачем нам это нужно, если влажный воздух можно просто выкинуть на улицу? Для нагрева 400м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.

«Если Вы такой умный, тогда зачем вообще производят осушители воздуха? Где они нужны?»

Во-первых, производители сами дают ответ на этот вопрос.
Осушители эффективны в помещения с небольшими ванными например 3х3м, в том числе лечебными, влажные зоны СПА и парной, помещения зоны отдыха при сауне.

Во-вторых, осушители воздуха промышленных моделей выгодны в коммерческих плавательных бассейнах, где зеркало воды никогда не закрывается тентами и жалюзи, бассейн работает круглосуточно и круглогодично. Объемы воздуха на вентиляцию в таких бассейнах очень большие, и вент.установки потребляют очень много как электроэнергии, так и тепла на подогрев воздуха зимой. В таких бассейнах в ночное время система вентиляции отключается в целях экономии, а осушители продолжают работать.

Выводы:

1. Осушитель воздуха в частных бассейнах – бестолково и дорого. Не сможет заменить систему вентиляции. Людям нужно дышать, запахи хлора нужно удалять.

2. Приточно-вытяжные установки с рекуператором ничего не экономят, т.к. зимой на осушение частного бассейна требуется в 7.5 раз меньше воздуха, чем летом. Установка работает на минимуме, поэтому рекуператор совершенно неэффективен.

3. Самый эффективный вариант вентиляции частного бассейна и его осушения – раздельные приточная и вытяжная установки. Выбрасывать влажный воздух на улицу проще, чем его осушать.
