Монтаж системы вентиляции

Чтобы получить коммерческое предложение, позвоните нам по телефону 8 (495) 745-01-41 или отправьте быструю заявку.

Монтаж вентиляцииГрамотно выполненный монтаж вентиляции – главное условие ее безупречной работы в течение долгих лет.

Монтажный отдел компании "ЕвроХолод" производит весь спектр работ по установке вентиляции. Наши специалисты имеют многолетний опыт работ по монтажу вентиляции на объектах различного уровня сложности. Знание специфики проведения подобных работ, безупречное владение практическими навыками и наличие высокотехнологичного оборудования гарантирует проведение работ по монтажу на самом высоком уровне.


Опросный лист на подбор вентиляционной установки


Стоимость монтажа вентиляции (прайс-лист)

Приблизительно стоимость монтажа промышленных систем может составлять 20-50% от стоимости оборудования. Чтобы узнать точную цену, отправьте, пожалуйста, заявку.

Монтаж приточных установок

  • Монтаж приточной установки мощностью до 300 м3/час - от 13000 руб.
  • Монтаж приточной установки мощностью до 700 м3/час – от 15000 руб.
  • Монтаж приточной установки мощностью до 1500 м3/час – от 25000 руб.
  • Монтаж приточной установки мощностью до 2000 м3/час – от 30000 руб.
  • Монтаж приточной установки мощностью до 3000 м3/час – от 35000 руб.

Монтаж приточно-вытяжных установок

  • Монтаж приточно-вытяжной установки мощностью до 700 м3/час - от 20000 руб.
  • Монтаж приточно-вытяжной установки мощностью до 1500 м3/час - от 34500 руб.
  • Монтаж приточно-вытяжной установки мощностью до 2500 м3/час - от 42000 руб.
  • Монтаж приточно-вытяжной установки мощностью свыше 2500 м3/час - от 52000 руб.

Монтаж вытяжных установок

  • Монтаж вытяжной установки - от 1 100 руб.
  • Сборка вытяжной установки - от 2 200 руб.
  • Монтаж и подключение вытяжного вентилятора - от 1 100 руб.
  • Подключение вытяжной установки - от 3 500 руб.

Монтаж воздуховодов

  • Монтаж круглого воздуховода D = 100 мм (м.п.) - от 150 руб.
  • Монтаж круглого воздуховода D = 125 мм (м.п.) - от 170 руб.
  • Монтаж круглого воздуховода D = 160 мм (м.п.) - от 250 руб.
  • Монтаж круглого воздуховода D = 200 мм (м.п.) - от 350 руб.
  • Монтаж круглого воздуховода D = 250 мм (м.п.) - от 450 руб.
  • Монтаж круглого воздуховода D = 315 мм (м.п.) - от 550 руб.
  • Прокладка гибких воздуховодов (1 м.кв.) - от 300 руб.
  • Прокладка жестких прямоугольных воздуховодов (1 м.кв.) - от 500 руб.
  • Демонтаж прямоугольного воздуховода (м.п.) - от 150 руб.
  • Демонтаж круглого воздуховода D = 250 мм (м.п.) - от 200 руб.

Монтаж вентиляторов

  • Монтаж канального вентилятора производительностью 100-500 м3/ч - от 5000 руб.
  • Монтаж канального вентилятора производительностью 1500-10000 м3/ч - от 10000 руб.
  • Монтаж канального вентилятора производительностью 10000-50000 м3/ч - от 18000 руб.
  • Монтаж крышного вентилятора - от 5000 руб.
  • Монтаж радиального вентилятора - от 3000 руб.

Монтаж решеток и автоматики

  • Монтаж решетки площадью до 0,09 м2 - от 300 руб.
  • Монтаж решетки площадью 0,09-0,36 м2 - от 300 руб.
  • Монтаж решетки площадью 0,36-1 м2 - от 300 руб.
  • Монтаж решетки площадью свыше 1 м2 - от 300 руб.
  • Монтаж щита автоматики - от 800 руб.
  • Установка привода воздушной заслонки - от 2000 руб.
  • Монтаж узла обвязки - от 600 руб.
  • Подключение узла обвязки к теплоснабжению - от 3000 руб.

Нормативная документация (СНИПы, ГОСТы)

Монтажные работы систем вентиляции и кондиционирования проводится в соответствии с нормирующими документами и правилами.
Применительно к монтажу систем вентиляции и кондиционирования основными регламентирующими документами являются:
  1. СП 60.13330.2012 Отопление, вентиляция и кондиционирование
  2. СП 73.13330.2012 Внутренние санитарно-технические системы зданий
  3. СП 7.13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования
  4. СП 48.13330.2011 Организация строительства
  5. ГОСТ 25136-82 Соединения трубопроводов. Методы испытаний на герметичность
  6. СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования
  7. СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство

Подготовка к монтажу

В процессе инженерной подготовки к проведению монтажных работ вентиляции необходимо:
  • обеспечить монтажную бригаду проектно-сметной и нормативной документацией
  • разработать технологию монтажных работ
  • согласовать технические условия на поставку оборудования
  • согласовать сроки и способы его поставки
Завершающий этап подготовки – приемка строительной готовности объекта под монтаж с учетом соблюдения требований СНиП и технических условий по монтажу оборудования и коммуникаций.

Особое внимание следует уделить проектной документации, в комплект которой входят рабочие чертежи систем вентиляции и сметы. Вся проектная документация должна быть подготовлена в соответствии с ГОСТ 21.602-2003 СПДС.

До начала монтажных работ необходимо согласовать перечень и сроки выполнения отдельных строительных работ, связанных с устройством системы вентиляции. К началу монтажа должна быть обеспечена строительная готовность объекта, конструкций или отдельных видов работ.

Установка вентиляционных систем

Вентиляция может быть представлена в наборных и моноблочных системах:
  • Наборные системы вентиляции представляют собой совокупность элементов, собираемых в единую систему из отдельных компонентов: вентилятор, калорифер, шумоглушитель, фильтры, система автоматики. Они подбираются и закладываются для монтажа согласно заранее разработанному и утвержденному проекту. Наборная система вентиляции по возможности устанавливается в специально отведенных местах: в венткамерах, на технических этажах, в цокольных помещениях, либо за фальшпотолком при небольшой производительности.
  • Моноблочные системы вентиляции – это единый шумоизолированный блок, в котором располагаются все необходимые компоненты. Моноблочные системы бывают приточные и приточно-вытяжные. Монтаж вентиляции с вытяжной системой предполагает использование моноблоков со встроенным рекуператором для экономии электроэнергии. Моноблочные установки монтируются на балконах, в отдельных технических помещениях, за фальшпотолком. При условии отсутствия места внутри помещения работы по монтажу систем вентиляции могут быть проведены на фасаде здания.

Калорифер — это канальный нагреватель, прибор для нагревания воздуха в помещении, состоящий из труб, по которым циркулирует горячая вода, пар или горячий воздух. Мы используем калориферы двух типов: электрические (применяются для квартир) и водяные (применяются в загородных домах, зданиях с собственной котельной или в зданиях с наличием перегретой воды, температура которой более 60°C).

Разводка и подача воздуха по помещениям осуществляется воздуховодами. Воздуховоды бывают жесткие из оцинкованного железа круглого или прямоугольного сечения и гибкие. В помещения воздух подается с помощью специальных регулируемых распределительных устройств: диффузоров или вентиляционных решеток потолочного или настенного исполнения.

Порядок (этапы) проведения монтажа

При любых схемах вентиляции последовательность ее монтажа включает следующие этапы:
  1. установка оборудования внутри помещения;
  2. обустройство приточных и вытяжных отверстий;
  3. прокладка воздуховодов;
  4. испытание системы на работоспособность.

Существует множество типов оборудования, которое применяют в системах вентиляции. При использовании моноблочных установок, а также в случае возможности сгруппировать большинство устройств в одном месте, их размещают в вентиляционной камере – специально выделенном помещении.

Размещение вентиляционного блока в подвале
Под вентиляционную камеру обычно отводят подвальные или теплые чердачные помещения. Тогда можно обойтись без установки шумопоглощающей оболочки

Основные нюансы установки внутреннего оборудования следующие:

  • Моноблочные устройства, а также отдельные рекуператоры тепла имеют большой вес. Необходима их установка и надежное крепление для предотвращения вибраций. Кроме того, нужно обеспечить к ним доступ для проведения обслуживающих работ.
  • Электропроводка. Калориферы и вентиляторы лучше выделить в отдельную группу от внутреннего электрощита. Для частного дома актуально предусмотреть возможность подключения автономного генератора.
  • Электронные блоки управления нужно подключать с использованием стабилизатора напряжения.

Таким образом, для самостоятельной установки вентиляционного оборудования необходимо общестроительные навыки и практический опыт в электрике.

Организация притока воздуха

Забор уличного воздуха может происходить или в одном месте с последующим распределением его по системе воздуховодов или для каждого помещения отдельно. При первом варианте основные ветви приточного и вытяжного воздуховодов обычно расположены вплотную друг к другу, разделяясь только на улице.

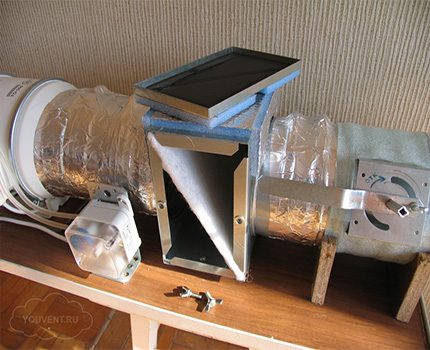

Фильтр в приточном воздуховоде
В воздуховод приточной вентиляции легко внедрить фильтры механической очистки. Это значительно улучшает чистоту помещений и уменьшает концентрацию пыли

Покомнатную автономную приточную вентиляцию реализуют двумя способами:

  • установка перепускного клапана оконного типа;
  • монтаж стенового клапана.

Готовые решения, которые связаны с пропуском воздуха через окна, имеют определенную специфику. При сильных похолоданиях в местах забора воздуха образуется наледь, что быстро выводит такие клапаны из строя. Кроме того, холодный воздух без подогрева и рассеивания опускается к полу, создавая вертикальный температурный градиент. Это снижает уровень теплового комфорта и увеличивает риск получения простудных заболеваний.

Стеновой клапан менее подвержен обмерзанию и может быть снабжен калорифером для подогрева воздуха и дефлектором для его рассеивания. При установке такого устройства необходимо решить следующие вопросы:

  • Пробурить отверстие с некоторым уклоном наружу. В панельных домах это сделать можно только применив технологию алмазного бурения. В результате работ будет произведено большое количество пыли, которую необходимо собрать, используя пылесос.
  • Решить вопрос с теплоизоляцией клапана. Проверка ее качества пройдет при первых сильных морозах, когда переделать что-либо будет очень сложно.
  • Установить наружную решетку. Это вызывает проблемы при расположении квартиры не на первом этаже. Здесь необходимо соблюдать технику безопасности.
  • При необходимости интеграции в клапан вентилятора, калорифера или увлажнителя воздуха придется обеспечить подключение приборов к электричеству.

Оголовок стенового клапана нужно выбирать с учетом интерьера. При необходимости его легко можно покрасить.

Стеновой приточный клапан
Стеновой приточный клапан гораздо компактнее, чем система распределенных воздуховодов. Если в квартире уже проведен ремонт, то его установка обойдется гораздо дешевле

Нюансы устройства вытяжной вентиляции

Основные работы по установке вытяжной вентиляции в квартире заключаются в следующем:

  • подведение воздуховода (как правило, только на кухне) к вентиляционной шахте;
  • монтаж вытяжки на кухне и вентиляторов в ванной комнате и уборной.

При установке вытяжной вентиляции в частном доме помимо этих работ необходимо выполнить и более сложные:

  • прокладка воздуховодов через чердак с их утеплением;
  • вывод вентиляции на крышу с установкой трубы.

Утепление каналов, которые предназначены для удаления воздуха, необходимо для предотвращения выпадения конденсата и возврата его через вентиляцию обратно в помещение. При этом желательно устанавливать сечение шахты из расчета средней скорости потока не менее 1 м/с. Это также способствует удалению лишней влаги.

При выводе вентиляции на крышу необходимо выполнить следующие условия:

  • выявить допустимые места вывода вентиляции и рассчитать длину трубы;
  • проделать проход трубы через крышу с восстановлением гидро- и теплоизоляции;
  • хорошо закрепить трубу на крыше во избежание ее перекоса или опрокидывания при сильных ветрах;
  • установить дефлектор для защиты вентиляции от осадков и увеличения тяги.

Все работы, выполняемые на скатных крышах, необходимо проводить с соблюдением мер безопасности. Также нужно не допустить повреждения кровли.

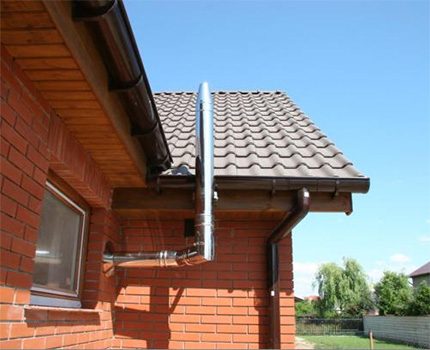

Вывод вентиляции через стену дворового фасада
Если с выводом вентиляционной трубы через крышу возникают проблемы, то можно выполнить стеновой вариант со стороны дворового фасада

Установка воздуховодов и предпусковые испытания

Между помещениями трансфер воздуха может происходить обыкновенным образом, либо по воздуховодам, монтаж которых является простой задачей. Он может быть выполнен самостоятельно при наличии минимальных строительных и ремонтных навыков.

Для бытовых целей используют пластиковые, тонкостенные металлические или гибкие гофрированные воздуховоды. Соединение фасонных элементов между собой не вызывает затруднений, однако не будет лишним дополнительное уплотнение мест стыковки с применением самоклеющейся ленты или силиконового герметика.

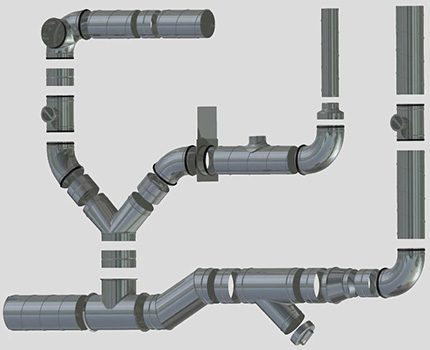

Фасонные элементы воздуховодов
Большое разнообразие фасонных элементов позволяет выполнить воздуховод любой топологии, а также осуществлять переход между сечениями стандартных размеров

Детали коробов, в зависимости от места расположения, крепят следующим образом:

  • При креплении к стене и потолку используют специальные хомуты, которые продают в комплекте с воздуховодом или отдельно. Они стоят дешево, поэтому нет необходимости придумывать иные способы.
  • Если воздуховод лежит на шкафах или кухонных полках, то его крепят при помощи любых держателей. Под детали подкладывают поролон во избежание дребезжания при работе вентиляции.
  • Внутри шкафов детали воздуховода фиксируют при помощи хомутов. В местах прохождения через перегородки и стены их обкладывают поролоновыми или пенопластовыми вставками для ликвидации шума.

После подключения воздуховодов к вытяжкам, приточным клапанам и вентиляционному оборудованию необходимо провести проверку работоспособности всей системы.

Это нужно сделать в следующих режимах:

  • максимальной мощности работы всех устройств;
  • максимальной мощности работы приточной вентиляции при неработающих приборах вытяжной;
  • максимальной мощности работы вытяжной вентиляции при неработающих приборах приточной.

Первый режим используют для проверки достаточности электропитания и целостности системы воздуховодов. Последние два режима необходимы для проверки возможности возникновения обратной тяги и интенсивной фильтрации воздуха через стены. Несмотря на все расчеты, некоторые приточные и вытяжные вентиляторы могут не соответствовать заявленным характеристикам, что сложно выявить в процессе их работы.

Выводы и полезное видео по теме

Схема вентиляции для типовых помещений. Правила устройства приточной и вытяжной вентиляции:

Монтаж канальных систем воздуховодов и выбор их сечения. Применение рекуператоров тепла:

Расчет необходимого объема оборота воздуха, составление плана вентиляции и ее монтаж можно полностью или частично выполнить самостоятельно. При заказе таких услуг у специалистов, понимание нюансов этих процедур позволит проконтролировать качество выполняемых работ.

Ошибки, которые допускаются при создании вентиляционной системы

Если монтаж вентиляции проходит правильно, придерживаясь всех правил и норм, то, как правило, смонтированная система работает в полном соответствии с требованиями ТЗ. К сожалению, так происходит не всегда.

Перечислим основные ошибки, которые (по незнанию, либо по халатности) допускаются на данном этапе. Некоторые из них могут быть допущены еще на этапе проектирования, но своевременно не исправлены.

  • Недостаточная герметичность соединения. Часть воздушного потока при этом выходит из системы, расходуется впустую, а сама вентиляция не отвечает заданным требованиям по воздухообмену
  • Недостаточная рециркуляция воздуха вследствие малого количества отводов или неоптимальных размеров
  • Не установлены шумоглушители или подбор их параметров произведен неверно. В этом случае шум вентиляторов может мешать людям, находящимся в соседних помещениях
  • Другая причина шума – прокладка воздуховодов (особенно меньшего, чем положено, сечения) непосредственно над зоной нахождения людей
  • При разработке системы или при монтаже вентиляции не применяются гибкие вставки и виброизоляционные опоры. Это приводит не только к неприятной вибрации и к тем же шумовым эффектам, но может стать причиной преждевременного выхода оборудования из строя
  • Не предусмотрен подогрев приточного воздуха в холодный период, или автоматика, ответственная за это, не настроена должным образом. Это, пожалуй, самая грубая ошибка. Она может привести к отрицательным (или близким к ним) температурам внутри помещения, что создаст неблагоприятные условия, как для людей, так и для оборудования
  • Не уложена (или уложена в недостаточном количестве, применен неправильный материал, сама работа выполнена некачественно и т.д.) теплоизоляция воздуховодов. В этом случае при прохождении по воздуховодам прохладного воздуха, в теплом помещении на стенках воздуховодов будет образовываться конденсат. Накапливаясь, конденсат может обильно течь, что, в свою очередь, может со временем привести к аварийной ситуации
  • Установка воздуховодов меньшей, чем необходимо, толщины. Это приведет к их недостаточной устойчивости мощному воздушному потоку. Сначала это скажется в виде избыточной вибрации и шумов, а впоследствии может стать причиной преждевременного выхода из строя целого смонтированного участка системы вентиляции
Профессиональный монтаж промышленной и бытовой вентиляции под ключ любой степени сложности!

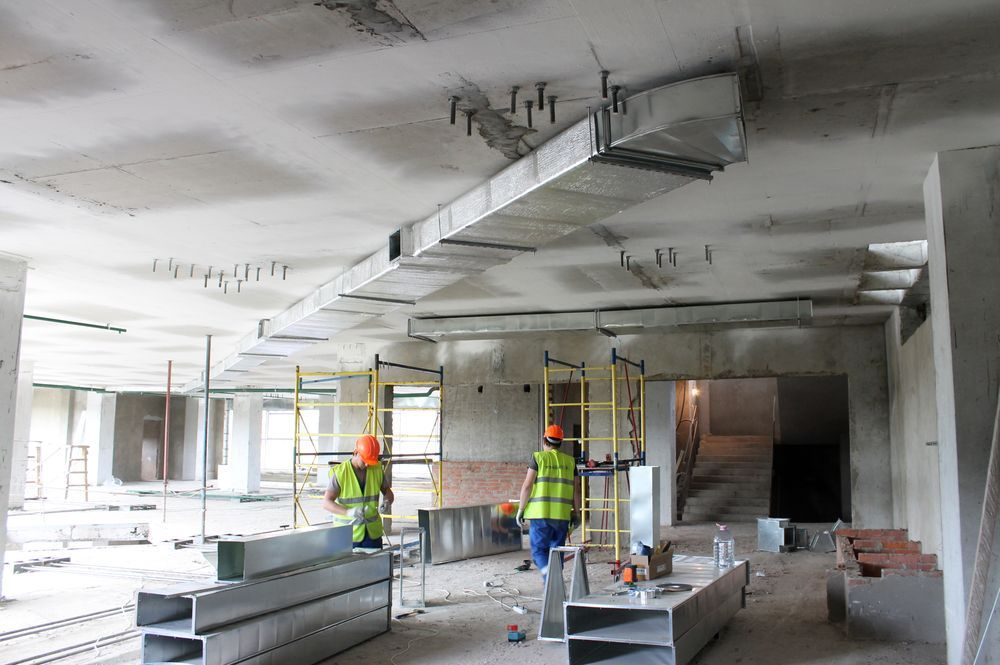

Монтаж промышленной вентиляции и его отличие от установки бытовой

Несмотря на вышеизложенные общие принципы и единый технологический процесс, подход к установке систем в промышленных и бытовых условиях различаются значительно. Назовем некоторые из этих отличий:

  • Применяется разное вентиляционное оборудование. Промышленное гораздо мощнее, чем то, что устанавливается в домах. Кроме того, оно имеет серьезные конструктивные отличия
  • Воздуховоды в промышленных помещениях, как правило, имеют большее сечение и прокладываются на высоте 6 м и более, что, как уже было описано, сопряжено с дополнительными трудностями
  • На производстве приходится сталкиваться с установкой специфичного оборудования (местные отсосы, циклоны, установки воздушного душирования и т.д.)
  • Если монтаж вентиляции производится в доме, то намного легче решить вопрос оптимальной строительной готовности, нежели при выполнении работ на производственных Объектах
  • На производстве чаще встречаются затрудненные условия работы в виде повышенной температуры, запыленности, загазованности, которые создают определенные трудности в работе
  • В жилых домах предъявляются жесткие требования к внешнему виду систем, отсутствию шума при работе и предельной аккуратности Исполнителя. При монтаже промышленной вентиляции эти требования также должны учитываться, но в качестве второстепенных условий. Главное на промышленных Объектах – обеспечить необходимую стабильность, мощность и надежность в работе
  • На предприятиях, как правило, имеются инженерно-техническая и эксплуатационная службы, сотрудники которых обычно хорошо разбираются в функционировании оборудования. Заказчик-хозяин частного дома нуждается в подробном разъяснении нюансов ее работы

Наши объекты

Специалисты компании "ЕвроХолод" проводят монтаж вентиляции на объектах различного назначения:

  • В офисных и административных зданиях, бизнес-центрах;
  • Во всех промышленных, производственных и складских помещениях;
  • В общественных и медицинских учреждениях;
  • В любых жилых зданиях: квартирах, коттеджах, пентхаусах и таунхаусах;
  • В серверных, телецентрах, на радиостанциях и других объектах специального назначения;
  • Во всех видах торговых и спортивных помещений;
  • В развлекательных центрах, клубах, театрах, кинотеатрах;
  • В ресторанах, кафе и других объектах подобного назначения.
