Монтаж мультизональных VRF и VRV систем

Монтаж мультизональных  (VRV, VRF) системМонтаж VRF или VRV системы

Монтаж VRV или VRF системы включает следующий порядок действий:

Монтаж объединяет между собой наружный и внутренние блоки, модули диспетчеризации и управления, рефнеты, фреоновый трубопровод и другие элементы.

  1. Монтаж фреоновых магистралей — на объекте прокладывается трубопровод, для циркуляции хладагента.  Диаметра трубы определяется проектной документацией. От правильного монтажа фреоновых магистралей зависят эксплуатационные расходы системы. Параллельно с прокладкой фреоновых магистралей осуществляется монтаж сигнальных и силовых межблочных кабелей. При монтаже трубопровода необходимо соблюдать технику безопасности и пожарную безопасность, т.к. используется пайка и проводятся работы с открытым огнем.
  2. Проверка и тестирование фреоновых магистралей — после установки рефнетов обязательно выполняется проверка всего фреонопровода на герметичность. Для этого система кольцуется и в контур закачивается азот под высоким давлением. Для точной диагностики необходимо, что бы вся система находилась в таком состоянии две недели.
  3. Установка внутренних блоков — работы  внутренние блоки напольно-потолочного или настенного типа закрепляются на перегородках помещения, а устройства кассетного или канального видов размещаются в зоне подпотолочного пространства. Некачественный монтаж внутренних блоков может привести к протечке дренажа или к выходу из строя внутренних устройств блока.
  4. Установка системы управления  —  монтаж пультов индивидуального управления работой каждого внутреннего блока, а также устанавка консоли центрального управления и контроля системы.
  5. Установка дренажных систем —предназначен для отведения от внутренних блоков образующегося во время работы системы конденсата. Дренажная система подключается, через сифон,  к имеющейся бытовой канализации  или отводится в ливневую систему канализации.

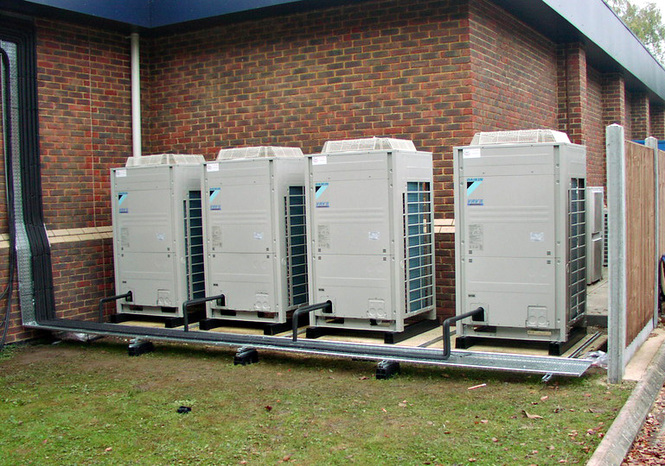

  6. Установка наружного блока — оборудование может размещаться во внутреннем дворе здания, устанавливаться на крыше или в отдельном помещении. Внешний блок монтируется на основание с виброгасящим фундаментом. Место установки блока определяется планом проектирования, с учетом места для последующего технического обслуживания блока.
  7. Вальцовка фреонопровода — после того как устанавливаются наружные и внутренние блоки необходимо подключить фреоновый трубопровод к блокам, объединяя трубопровод хладагента в единую трассу.
  8. Электрическое подключение — монтаж установки адресации в автоматическом или речном режимах. Автоматический режим, используется при настройке адресов для небольшой системы, а ручной – для VRF-систем с центральным пультом.
  9. Герметизация системы — проверка системы на герметичность предназначена для обнаружения вероятных утечек в системе фреонопровода, а так же вальцовочных соединений. Если монтаж мультизональных систем проходит в несколько этапов, необходимо проверить систему под избыточным давлением в течение двух недель.
  10. Вакуумирование системы — после подключения всех элементов VRF-системы удаляется неконденсируемые вещества и влагавоздух из системы, (вакуумирование) на газовой и жидкостной линии одновременно. Вакуумирование осуществляется через сервисные порты с помощью вакуум-компрессора.
  11. Проверка хладагента, дозаправка — в случае, если проверка выявила нехватку хладагента, производится дозаправка фреоном, согласно специальному расчету, который был выполнен на стадии проектирования перед началом монтажа мультизональных систем VRV и VRF или по техническим параметрам системы.
  12. Диспетчеризация — осуществляется подключение пультов управления, консолей и шлюзов, а также установка и настройка интеллектуальной системы управления.
  13. Пуско-наладочные работы — тестовый запуск и ввод в эксплуатацию системы, осуществляется окончательная проверка работоспособности системы и проводится диагностика всех параметров. После успешной проверки VRF-система сдается Заказчику и подписывается  Акт пусконаладочных работ.

Важно отметить, что монтаж мультизональных систем не нарушает принцип работы того или иного предприятия и не требует внесения изменений в рабочий процесс. Все работы в рамках этапов установки VRF систем производятся согласно требованиям безопасности с применением профессиональных инструментов и техники.

Стоимость монтажа

Online-калькулятор расчета стоимости монтажа мультизональной системы

Какое количество наружных блоков?

1. Выберите мощность
охлаждения наружнего блока:

2. Выберите количество
внутренних блоков:

1. Добавьте наружные блоки:

2. Добавьте внутренние блоки:

3. Введите общую площадь помещений:

м 2

0 ₽
  • Рассчитать стоимость проектирования
  • Цены на монтаж в online-калькуляторе подсчитываются ориентировочно для ознакомления.
  • Точная стоимость рассчитывается индивидуально. Для этого отправьте заявку.
  • Цены указаны без стоимости оборудования.
  • Расчет трассы принят условно до 5 метров на 1 внутренний блок.

Ошибки, встречающиеся при монтаже  VRF и VRV системы

undefinedПри электромонтажных работах.

В идеале, все внутренние блоки одной VRV системы должны включаться с одного автомата, а при невозможности выполнить это на практике, необходимо исключить возможность подачи питания с одного автомата на внутренние блоки разных (соседних) VRV систем, это может создать проблемы в процессе наладки и эксплуатации.

Ошибки в работе по прокладке трасс прохождения хладагента при монтаже VRV систем - ведут большие затраты для их устранения и нередко приводит к фатальным последствиям для всей VRV системы. При монтаже медных труб и рефнетов бывают случаи использования тонкостенных медных труб, или некачественного припоя - что ведет к нарушению герметизации.

Из наиболее распространенных ошибок монтажа необходимо отметить такие, как пайка медных труб без азота, это приводит к образованию окалины на спаиваемых поверхностях, заломы медных труб при их изгибе, плохая развальцовка при выполнении работ по соединению медных трубопроводов с внутренними блоками, несоблюдение предусмотренных проектом диаметров трубопроводов и их длин.

В процессе пуско-наладочных работ, заправку хладагента необходимо выполнять после того, как на наружный блок VRV системы подано питающее напряжение и он находится под питающим напряжением не менее 6 часов, это делается для исключения возможности скапливания хладагента в компрессоре в жидкой фазе, и случае несоблюдения данного правила возможно возникновение гидроудара в момент запуска VRV системы и как следствие это вызовет поломку компрессора.

Заключительным этапом наладки является пробный запуск VRV системы. Если данная процедура не выполнена то при включении система VRV выдаст ошибку U3 и системой нельзя будет пользоваться....

Из вышеперечисленного следует, что монтаж мультизональных систем кондиционирования можно отнести к разряду сложных, поэтому установка VRF и VRV-систем требует высокой квалификации монтажников. Во многом качество работы системы кондиционирования зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов.

В компании "ЕвроХолод" монтаж проводится специалистами Монтажного отдела - только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу мультизональных систем кондиционирования. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.
