Типы воздуховодов

Классификация

Воздуховоды можно классифицировать по следующим характерным признакам:
  • по форме: круглого и прямоугольного сечения;
  • по материалу, из которого изготовлены: металлические, металлопластиковые, неметаллические;
  • по конструкции: прямошовные и спиральные;
  • по способу соединения: фланцевые, бесфланцевые и сварные;
Кроме того, можно выделить еще одно разделение воздуховодов – гибкие, полугибкие, теплоизолированные и выполняющие функцию шумоглушителя (звукопоглощающие).

Воздуховоды круглого и прямоугольного сечения

Воздуховоды круглого и прямоугольного сечения изготовляют из листовой оцинкованной или нержавеющей стали. Преимуществом круглых воздуховодов является то, что они по расходу металла и трудовым затратам более экономичны, чем воздуховоды с прямоугольным сечением. Кроме того, они прочнее и создают меньшее аэродинамическое сопротивление. Достоинство прямоугольных воздуховодов заключается в том, что при открытой площадке они лучше вписываются в интерьер общественных зданий, а также их легче разместить в пространстве с ограниченной высотой.

Металлические, металлопластиковые и неметаллические

Металлические воздуховоды наиболее распространены в системах вентиляции и кондиционирования. Они обладают наибольшей огнестойкостью.

Металлопластиковые воздуховоды изготовляются из листовых панелей, которые представляют собой слой жесткого вспененного пластика. Они легкие, обладают высокой прочностью, имеют гладкую поверхность и не требуют дополнительной теплоизоляции при пропуске нагретого и охлажденного воздуха.
Неметаллические воздуховоды производят из синтетических материалов: полиэтилен, стеклопластик, винилпласт, стеклоткань и т.д. Полиэтеленовые применяются в системах приточной вентиляции для подачи воздуха в помещение. Воздуховоды из стеклопластика используются для подсоединения вентилятора к воздуховоду, воздухораспределителей и местных отсосов – к магистралям. Их плюс заключается в том, что есть возможность их изгибания под нужным углом и в любой плоскости. Изготовленные из винилпласта воздуховоды применяются в вентиляции промышленных цехов при перемещении воздуха, содержащего пары и газы, которые вызывают коррозию стали. Однако из-за хрупкости винилпласта при низких температурах его используют только в отдельных случаях.

Прямошовные и спиральные

Воздуховоды, у которых сварной шов, соединяющий между собой две стороны металлического листа, проходит вдоль продольной оси воздуховода, называются прямощовными.

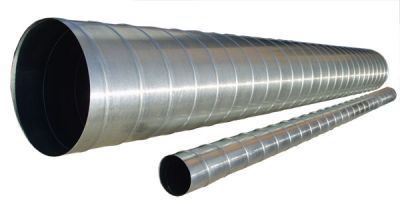

Спиральные воздуховоды бывают спирально-замковые и спирально-сварные. Спирально-замковые изготовляют из стальной холоднокатальной или оцинкованной ленты. Они обладают следующими достоинствами:
  • имеют неограниченную длину воздуховодов
  • повышенную жесткость по сравнению с прямошовными
  • хороший внешний вид
  • высокую плотность шва
К недостаткам конструкции относится то, что 12-15% металла расходуется на образование фальцевого шва.
Спирально-сварочные производят из стальной горячекатаной ленты, стык воздуховода сваривают нахлесточным швом. Эта конструкция имеет два плюса:
  • меньший расход металла на образование сварного шва по сравнению с прямошовными и спирально-замковыми воздуховодами
  • используется недефицитная стальная лента
Минусом конструкции является невозможность изготовления воздуховодов из металла толщиной менее 0,8 мм.

Фланцевые, бесфланцевые и сварные

Фланцевые соединения: между металлическими фланцами прокладывают уплотнительный материал (асбестовый шнур, резину, картон и т.д.), а потом во фланцах высверливают отверстия и соединяют их болтами.
Наиболее распространенные бесфланцевые соединения – на бандажах.

Соединения воздуховодов и деталей к ним на сварке называют сварным способом соединения воздуховодов. Такие конструкции используются не так часто, т.к. это более сложно и трудоемко, а также эти соединения не позволяют производить профилактические работы.

Гибкие и полугибкие

Гибкие воздуховоды (круглого сечения) легкие, термостойкие, просто складываются в «гармошку», имеют меньше соединений, благодаря чему упрощается их транспортировка и монтаж, но они создают большое аэродинамическое сопротивление.

Полугибкие воздуховоды называются так потому, что после растяжения не подлежат последующему сжатию. Они предназначены для систем приточной и вытяжной вентиляции.
