Монтаж систем кондиционирования

Монтаж промышленных систем кондиционирования воздуха выполняется после составления проектной документации согласно нормативным требованиям и стандартам. Основными регламентами для проектирования служат:

• СНиП 2.04.05-91;
• ГОСТ 12.1.005-88;
• ГОСТ 21.602-79;
• СНиП 2.09.02-85;
• ГОСТ 22270-76 и другие.

Перед монтажом также составляет проект производства работ. В ППР входят комплекс необходимых работ и инструментов с привязкой этапов установки к календарным дням.

Стоимость монтажа

• Стоимость монтажа промышленных кондиционеров
• Стоимость монтажа бытовых и полупромышленных кондиционеров
• Монтаж мультизональных систем (VRF и VRV)
• Монтаж систем чиллер-фанкойл
• Монтаж крышных кондиционеров
• Монтаж прецизионных кондиционеров
• Монтаж центральных кондиционеров
• Монтаж компрессорно-конденсаторных блоков
• Расчет цены системы кондиционирования

Виды промышленных систем кондиционирования

Развитие технологий контроля климата позволило создать оборудование, способное выполнять сразу несколько функций. На производственных объектах используются:

1. Мультисплит-системы (VRF/VRV). Конструкция с взаимосвязанным оборудованием. Состоит из главного блока, расположенного снаружи здания, и внутренних элементов, распределяющих потоки воздуха между помещениями. При проектировании мультисплит-системы учитывается показатель температуры в рабочее время и влажность воздуха. Все устройства кондиционирования внутри предприятия подключаются к общему воздуховоду. Каждый элемент может работать независимо от других в автоматическом режиме. Настройка ведется с центрального пульта управления. Допускается использование отдельных пультов для регулировки оборудования в определенных помещениях.
2. Чиллеры и фанкойлы. Система схожа принципом работы с VRF. Однако в качество хладагента такое оборудование использует жидкость (воду в летнее время и незамерзающее вещество в холодный период). Наличие хладагента стало причиной уникального строения конструкции. Такие системы используются преимущественно в пищевой и фармацевтической промышленности. Фанкойлы являются внутренним блоком и разделяются на: напольные, потолочные, настенные и кассетные. Количество используемых фанкойлов зависит от мощности и производительности чиллера.
3. Руфтопы (крышные кондиционеры). Моноблочный тип оборудования, обладающий вентиляционными свойствами. Приток воздуха осуществляется через распределительные решетки. Системы используются на крупных объектах: стадионах, парковках, торговых центрах и так далее. Особенностями руфтопов является практически бесшумная работа, надежность и компактность. Установка оборудования на крыше не снижает эстетические качества фасада.
4. Центральные кондиционеры. Неавтономный тип оборудования, работающий за счет внешнего источника холода или тепла. Система способна выполнять функции отопления, кондиционирования, вентиляции и очистки воздуха. Устройство контролирует климат в одном большом помещении или нескольких маленьких. Часто оборудование используется совместно с чиллерами.
5. Прецизионные кондиционеры. Системы, способные выполнять строгие требования. Устройства точно соблюдают температурные режимы и показатели влажности воздуха, поэтому используются в музеях, архивах, научных лабораториях, библиотеках, химической промышленности и так далее. Основное оборудование устанавливается в специализированные шкафы, что дает возможность установки системы внутри помещений. Оборудование отличается средней мощностью (до 100 кВт). При бесперебойной работе устройства способны прослужить 15 лет.

Назначение и условия эксплуатации помещений во многом влияют на выбор подходящей системы кондиционирования.

Основы организации контроля климата

В промышленных помещениях важным критерием становится комфорт во время работы и сохранность производственных изделий или материалов. Соблюдение условий влияет на самочувствие и состояние здоровья работников. По этой причине проектирование, монтаж и обслуживание оборудования выполняются только профессионалами. При организации систем кондиционирования учитываются:

• количество образующейся пыли в помещениях при работе;
• показатели температуры;
• наличие вредных или токсинных веществ в воздухе;
• избыток тепловыделения;
• показатель влажности воздуха.

Проектирование систем основывается на вышеуказанных факторах. Для устранения негативных условий используются определенные типы конструкций и оборудования. В процессе организации также уделяется внимание бесперебойной работе и точности монтажа отдельных элементов конструкции.

Особенности и этапы проектирования

Разработка проекта влияет на производительность и эффективность будущей системы кондиционирования. Перед созданием проектной документации инженеры проводят изучение объекта и выполняют расчеты по стандартизированным математическим формулам. После проверки соответствия нормативам, создается проект с учетом внешних и внутренних тепловых воздействий. К данной категории относится тепло:

• поступающее с улицы в летнее время года;
• образующееся в результате воздействия солнечных лучей;
• выделяемое в процессе жизнедеятельность человека;
• создаваемое отопительным и осветительным оборудованием;
• рабочих устройств и станков на производстве;
• нагретых веществ, жидкости, материалов и так далее.

Все источники тепла в летний период должны быть устранены, а в зимнее время учитываться при планировании общих нагрузок на оборудование при конвекции или микроклиматическом контроле воздуха.

Процесс проектирования разделяется на этапы. Для повышения качества создаваемой системы, разработка выполняется в строгом соответствии с нормативной документацией. Основными этапами являются:

• вычисление нормы воздухообмена для каждого помещения;
• определение источников тепла в помещениях;
• расчет дополнительных требований к системе кондиционирования;
• подбор подходящего проекта под условия эксплуатации здания;
• проведения экономического обоснования в нескольких вариантах;
• сопоставление проекта с изначальными требованиями;
• создание рабочего проекта;
• согласование документации с заказчиком.

После завершения всех этапов, проект отдается в руки монтажников, которые выполняют установку и подключение системы кондиционирования.

Критерии подбора оборудования

В процессе разработки проекта создается обоснование экономических затрат на оборудование. При выборе устройств и материалов учитываются не только общие расходы, но и минимальные требования. Основными факторами выбора становятся:

• особенности строения и габариты техники;
• эксплуатационные свойства и характеристики (функциональность, мощность и прочее);
• соблюдение санитарно-эпидемиологических норм согласно назначению сооружения;
• требования к пожарной безопасности;
• стоимость оборудования и бюджет заказчика.

Нарушение минимальных стандартов станет причиной запрета эксплуатации производственных помещений со стороны компетентных органов власти. Излишняя экономия на оборудовании и материалах лишь увеличит общие расходы владельца предприятия.

Как снизить затраты на электроэнергию?

Промышленные системы кондиционирования потребляют большое количество электроэнергии, поэтому в процессе проектирования необходимо найти способы снижения потребляемой энергии. Развитие технологий позволило создать ряд устройств, которые уменьшают затраты на электричество до 50-70%. К данным технологиям относятся:

1. Рекуператоры тепла. Системы кондиционирования на предприятиях совмещаются с вентиляцией, которая в холодное время года осуществляет нагрев воздуха. Рекуператоры используют внутреннее тепло в помещениях для подогрева воздушных потоков, снижая расходы на электроэнергию.
2. Фрикулинги. Устройство снижает затраты при выключенном чиллере за счет использования внешних потоков воздуха для охлаждения хладагента.

3. Абсорбционные чиллеры. Современные установки, использующие вторичные источники тепловой энергии для нагрева хладагента. В качестве источника выступают отопительные системы (горячая вода), жидкость от электростанций и прочее. Экономия энергоресурса достигает 30% зимой.

Стоимость оборудования довольно высокая, однако техника окупается за короткий период времени, позволяя организации значительно сократить расходы в дальнейшем.

Особенности монтажа промышленных систем кондиционирования

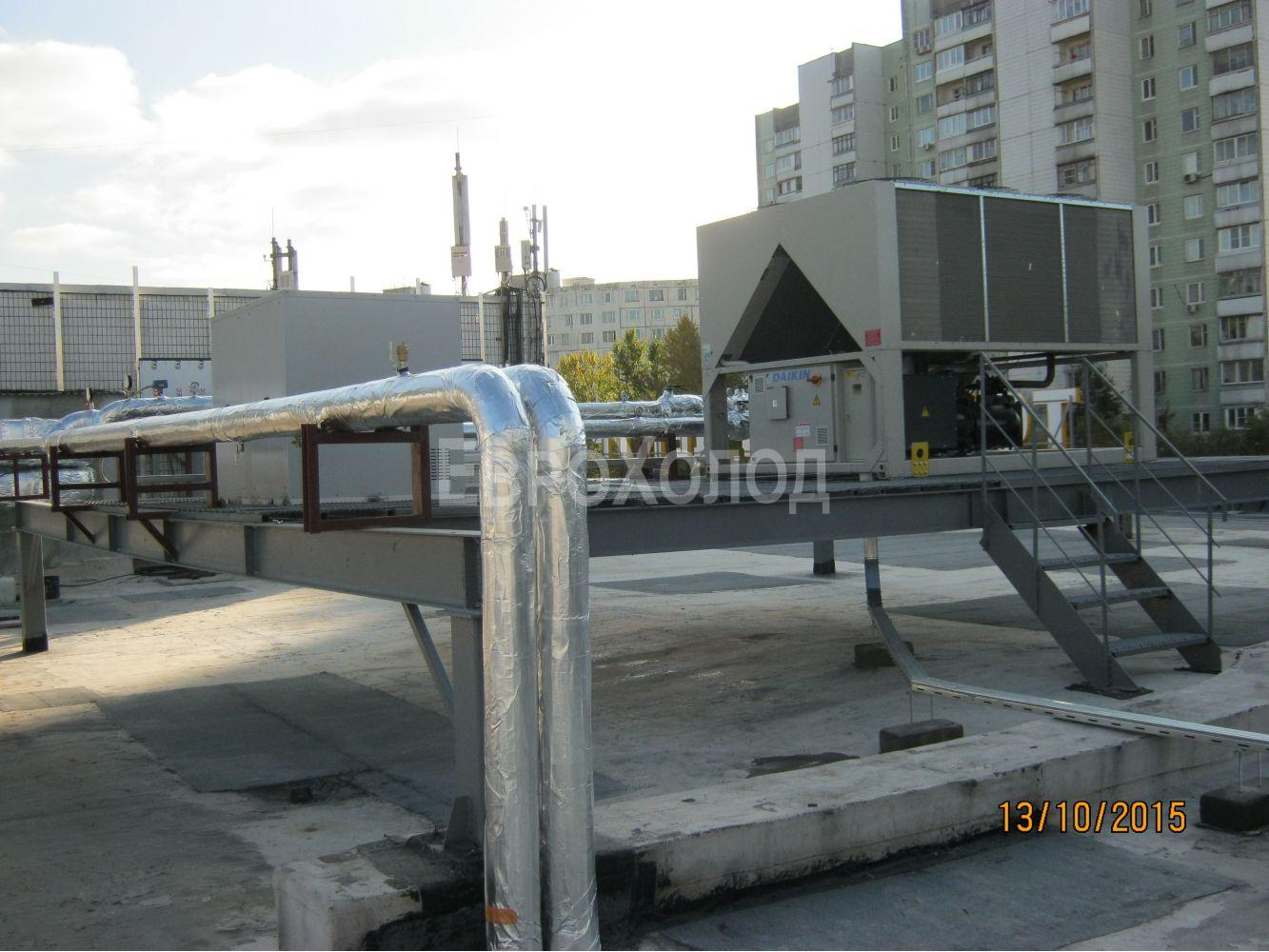

Основные элементы систем для предприятий устанавливаются преимущественно на крышах или фасаде сооружения. Для конкретных типов оборудования этапы работы имеют свой порядок и нюансы. Монтаж мультизональных сплит-систем VRF/VRV проводится в следующем порядке:

• прокладываются фреоновые магистрали;
• проверяется герметичность фреонопроводов;
• устанавливается дренажная система;
• монтируются внутренние блоки;
• на крыше или рядом с сооружением устанавливается внешний блок;
• выполняется фальцовка фреоновых трубопроводов;
• внутри системы создается вакуум для дополнительной проверки герметичности;
• в оборудование заливается фреон;
• проводятся пусконаладочные работы.

Современные VRV системы управляются компьютером и имеют встроенную диагностику, которая своевременно сообщает о нарушениях и неполадках в работе оборудования.

Пусконаладочные работы

После завершения монтажа инженеры проводят последние проверки работоспособности системы и сверяют соответствие характеристик расчетным цифрам. В перечень работ по пуско-наладке входят:

• проверка качества монтажа всех элементов системы;
• выполнение регулировки параметров согласно проектным данным;
• составление паспортов на инженерные системы;
• создание инструкции по эксплуатации оборудования;
• обучение и консультация персонала предприятия.

Пусконаладочные работы являются завершающим этапом, в ходе которого устраняются все мельчайшие недостатки в работе системы кондиционирования. При этом инженеры проводят ознакомление работников организации с оборудованием для исключения возможных проблем в процессе эксплуатации и выдают рекомендации по обслуживанию техники.



Специалисты монтажного отдела компании «ЕвроХолод» имеют многолетний опыт работы на объектах различного уровня сложности. Знание специфики отрасли, деталей, владение практическими навыками и специализированного оборудования позволяет осуществлять монтаж самого высокого качества. Ведь именно качественный профессионально выполненный монтаж – главное условие долгой безупречной работы климатического оборудования.
