Общеобменная вентиляция

Если выделяющиеся в помещении тепло, влага, газы, пыль, запахи или пары жидкостей поступают непосредственно в воздух всего помещения, то устанавливают общеобменную вентиляцию.

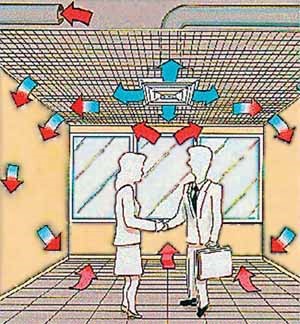

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/   м² , то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Оборудование и материалы

• Воздуховоды с необходимой конфигурацией и расчетным сечением.
• Воздухозаборники.
• Фасонное оборудование.
• Фильтры очистки воздушной смеси от загрязнений.
• Вентиляторы.
• Устройства для распределения воздушных потоков.
• Калориферы, создающие комфортную температуру притока.

Расчет воздухообмена

Расчет механической общеобменной вентиляции выполняется по следующему алгоритму:

• Выбирается определенная схема и конфигурация воздухообмена, в зависимости от архитектуры помещения, размещения в нем оборудования и протекания производственных процессов.
• Производится расчет расхода воздуха, требуемого для определенного количества человек. Это значение определяется санитарными нормами из расчета – 30 м3/ч на одного работника, для помещений, оборудованных приточной системой проветривания, и 60 м3/ч – для помещений без притока.
• Определяются источники вредных выбросов. Если их нет, то производительность вытяжной сети рассчитывается по формуле:

O = M x N

где:
M – это необходимый объем воздушной смеси на одного человека;
N – количество работников в цеху.

Производительность притока должна быть равной расходу вытяжного воздуха исходя их уравнения баланса Lприт.= Lвыт.

• Если источники вредных выбросов существуют, то основной задачей общеобменной вентиляции является уменьшение вредностей до ПДК. Расчет следует производить исходя из необходимого расхода воздуха с учетом разбавления загрязнений по формуле:

О = Мв (Ко — Кп)

где:
Мв — вес вредностей, выделяющихся в воздух за 1 час;
Ко —концентрация вредностей в воздушной смеси;
Кп — количество загрязнений в притоке.

Зная объем воздушных масс необходимый для удаления можно сделать правильный подбор производительности вытяжного вентилятора.

Приток, в случае выделения загрязнений по всей площади объекта, следует рассчитывать по формуле:

L = Мв / (yпом – yп)

где:

• L – необходимый объем приточного воздуха, м3/ч;
• Мв – масса вещества, которое выделяется в помещение, мг/ч;
• yпом –  удельная концентрация загрязнений, м3/ч;
• yп – концентрация вредностей приточного воздуха м3/ч.

Наиболее простой способ расчета – применить методику основанную на нормах воздухообмена.

Пример: В лаборатории предприятия работает 10 чел. Лаборатория находится в центре постройки и не оснащена системой проветривания. Исходя их норм, регламентируемых СНиП, на каждого работника необходим объем воздуха в размере 60 м3/ч. Используем формулу O = mxn. 10х60 =600 м3/ч.

Более точные данные можно получить, используя методику расчета воздухообмена по концентрации загрязнений на промышленном объекте. Расчет достаточно сложен и включает в себя множество переменных и данных, взятых из таблиц и специальной литературы. Именно поэтому, если вам необходима общеобменная вентиляция на производстве, то обратитесь к профессионалам.
