Вентиляция для офисных помещений

Вентиляция офиса – это незаменимый фактор, который благоприятствует к улучшению работоспособности коллектива и условий труда.

Проблемой офисных помещений является снижение концентрации кислорода, с одной стороны, и увеличение углекислого газа, неприятных запахов, с другой. Это приводит к духоте, усталости, плохому самочувствию, понижению работоспособности сотрудников и, в итоге, выливается к потере времени и доходов компании. При проектировании вентиляции следует помнить о том, что офис, в частности, и административное здание, в целом, – это производственные помещения, в которых находится значительное количество людей и оргтехники.

Требования к вентиляционной системе офисов

• постоянное снабжение помещений свежим воздухом в необходимых количествах
• вывод отработанного воздуха
• очистка приточного потока от пыли и иных загрязнений
• низкий уровень шума
• экономичное энергопотребление
• возможность регулирования параметров системы
• компактность, удобное управление
• возможность монтажа без серьезных ремонтных работ

Нормы воздухообмена при расчете (СНиПы)

Проект системы создается согласно следующим строительным правилам и нормам (СНиПам): № 2.09.04.87, № 2.08.02.89, № 204.0591.

При расчете вентиляции офисов исходят из того, что в общем на одного человека требуется от 30 до 40 метров кубических свежего воздуха.

Офисные помещения	Норма воздухообмена
Рабочая комната	60 м³/ч·чел.
Кабинет	60 м³/ч·чел.
Приемная	40 м³/ч·чел.
Переговорная	40 м³/ч·чел.
Залы совещаний	30 м³/ч·чел.
Коридоры и холлы	1 1/ч
Туалеты	75 м³/ч·чел.
Курительные	100 м³/ч·чел.



Период	Категория офиса	Температура °С (оптимальная)	Влажность, %	Движение воздушного потока, м/с
Летний	I (первая)	19-21	30-45, не больше 60	0,2-0,3
	II (вторая)	20-21	30-45,не больше 60	0,2-0,3
Зимний	Постоянное нахождение людей	23-25	30-60, не больше 60	0,3-0,5

По рекомендуемым нормам необходимый уровень влажности представлен следующими параметрами:

• 40-60% при t= 22-24°С
• 70% при t= 25°С
• 65% при t=26°С
• 60% при t= 27°С

Возможные варианты системы вентиляции о офисе

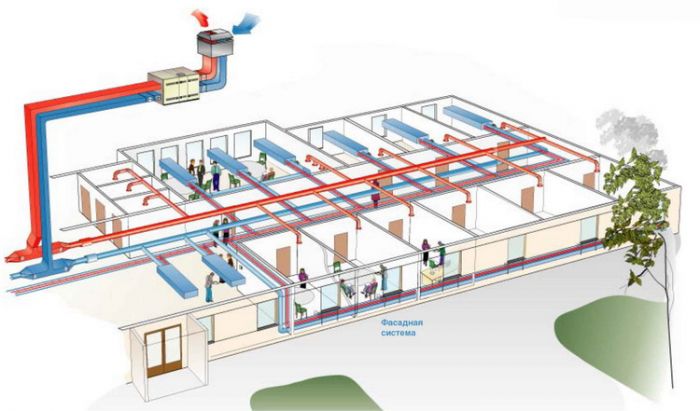

Самым традиционным и распространенным решением при оборудовании офисов является приточно-вытяжная система вентиляции. С помощью нее воздух в помещении организованно подается и удаляется, а также осуществляется его подпор либо разрежение. Если офис располагается рядом с комнатой для курения или кухней, то вентиляция в офисе должна создавать подпор воздуха, чтобы загрязненные воздушные массы из соседних подсобных помещений не могли проникнуть в комнату, где работают люди.

• Приточно-вытяжная вентиляция
• Приточно-вытяжная вентиляция с рекуперацией тепла
• Приточная вентиляция
• Наборные приточно-вытяжные системы
• Система вентиляции на базе канального или центрального кондиционера

• размера помещения
• планировки помещения
• количества работающих людей в помещении
• количества работающей техники

Стоимость вентиляции

Вентиляция офисного / администратовного здания на метраж:

• 300 м2
• 500 м2
• 700 м2
• 1000 м2
• 1500 м2
• 2000 м2
• 3000 м2
• 4000 м2
• 5000 м2
• 7000 м2
• 10000 м2
• 15000 м2
• 20000 м2
• 25000 м2
• 30000 м2
• 40000 м2
• 50000 м2
• 60000 м2

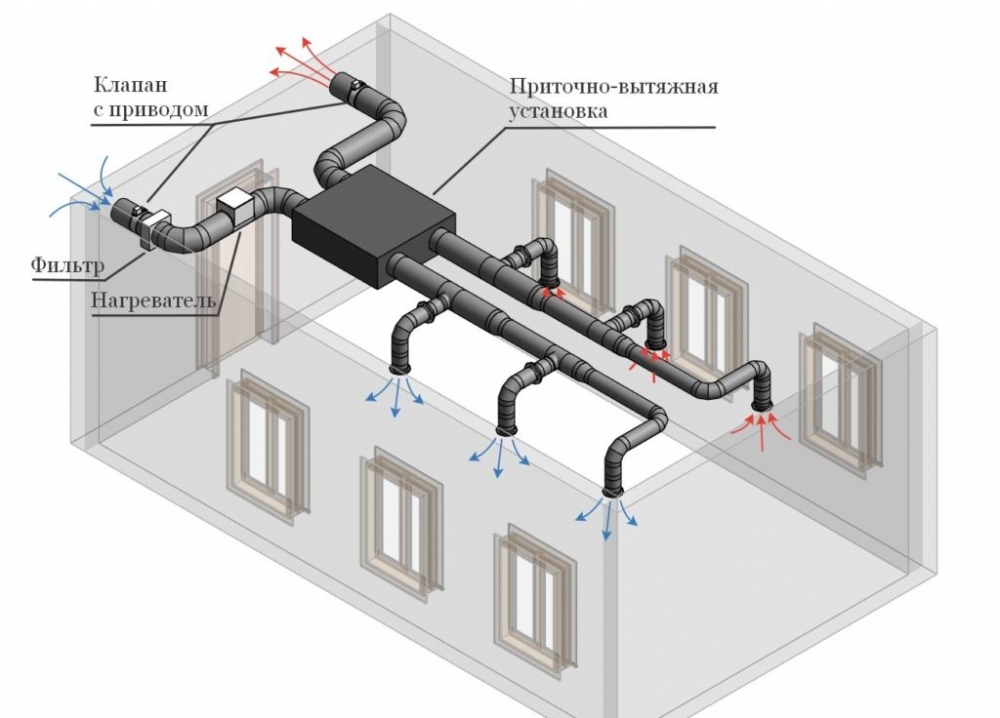

Приточно-вытяжная система

Приточная вентиляция

Оборудование приточного вентилирования создает нагнетание свежего воздухопотока внутрь офисов. Отработанный же под давлением выводится через отверстия вентиляционной шахты. Приточная вентиляция в офисе:

• создает хороший воздухооборот пространственной среды;
• обеспечивает постоянную подачу свежего воздухопритока ко всем кабинетам, зданию;
• качественно очищает поступающие воздушные массы извне;
• нагревает входящий воздушный поток до нужной температуры, обеспечивая комфортный для сотрудников офиса температурный баланс.

Канальный кондиционер

Канальный кондиционер функционирует в малых офисах, обеспечивая вентилирование и очищение воздушного потока. Обычно его монтируют в коридоре либо санузле. Внутренний блок не предусмотрен. Невозможно выставить конкретную температуру для каждого кабинета.

Центральные кондиционеры

Центральные кондиционеры вентилируют довольно крупные площади и отличаются большими габаритами. Возможна их установка на крышу строения или подвал. Такие устройства имеют несколько секций: охлаждение/нагрев, фильтрация, шумопоглощение, увлажнение.

Можно ли сделать вентиляцию в офисе, где уже сделан ремонт и работают люди?

Конечно, лучше позаботиться о монтаже вентиляции в офисе в ходе ремонтных работ. Но если нужна вентиляция в уже рабочем офисе, то и это в принципе можно осуществить. Правда, это будет несколько сложнее, чем во время ремонта. Главными трудностями в этом варианте окажутся:
1) наличие потолков;
2) наличие офисной мебели и собственно самих сотрудников.

С потолками дело обстоит проще, если они разборные. Если потолок разобрать нет возможности, мы иногда предлагаем проложить воздуховоды в открытую (их можно покрасить в любой цвет и аккуратно закрепить на хомуты).

Ну а сотрудникам во время проведения монтажных работ придется потерпеть, а в некоторых случаях сделать перерыв в работе на несколько дней. И всегда остается вариант проведения монтажных работ по вентиляции в выходные дни.

Будет ли шуметь вентиляция

Если все заранее продумать и оговорить, то Вы и ваши сотрудники не заметят работу вентиляции в плане шума и вибраций. Всегда можно предусмотреть оборудование, выполненное в шумоизолированном корпусе, шумоглушители, работу вентиляторов на низких оборотах. Все это и оговаривается в техническом задании на проектирование вентиляции.

Расход электроэнергии

Сразу приведем пример с цифрами. Офис площадью 200 м2, 20 сотрудников. Потребление электроэнергии вентиляторами составит примерно 0,3 кВт. В холодное время года вентиляция будет потреблять энергию на нагрев приточного воздуха. Мы настоятельно рекомендуем устанавливать рекуператор, который позволяет нагревать приточный воздух за счет тепла вытяжного. Если нагрев приточного воздуха осуществялется электрическим калорифером (есть вариант нагрева водяным калорифером), то при наличии рекуператора для нагрева воздуха скажем с -15ºС до +20ºС потребуется около 5,4 кВт электроэнергии. Таким образом в зимнее время при -15ºС на улице вентиляция будет потреблять 0,3+5,4=5,7 кВт электроэнрегии. Летом (когда нагрев не требуется) - 0,3 кВт.

Расходы на обслуживание

Если не считать затрат на энергию для работы вентиляторов и нагрева воздуха зимой (эти цифры для каждой системы вентиляции свои), то из затрат остается только сервисное обслуживание вентиляции, которое проводится, как правило, не реже двух раз в год. В среднем годовое обслуживание приточно-вытяжной вентиляции с рекуператором будет стоить 15 - 20 тыс. рублей в год.

Обязательна ли вытяжка?

Если у Вас в офисе есть каналы естественной вытяжной вентиляции и по проектным расчетам их будет достаточно для удаления воздуха, поступающего от приточной вентиляции, то механическую вытяжную систему вентиляции монтировать не обязательно. Если каналов нет или их мало, то надо предусматривать приточно-вытяжную вентиляцию. Приточная вентиляция без наличия хорошей вытяжки (механической или естественной) будет работать менее эффективно, так как воздуху, который поступает в помещение, деваться будет некуда. Есть один не маловажный плюс наличия механической вытяжки. Это возможность установить рекуператор с кпд от 45 до 80% и существенно экономить энергию на нагрев приточного воздуха зимой. Если вытяжка естественная, через вентиляционные каналы, то рекуператор установить не получится; будете переплачивать в холодное время года на нагрев воздуха.

Обязателен ли проект по вентиляции?

Да. Система приточно-вытяжной вентиляции – это сложная инженерная система, которая призвана обеспечить вас чистым, свежим воздухом, удалить вредные вещества с вытяжным воздухом, то есть предоставить вам комфортные условия микроклимата в помещении.

Надо сразу отметить, что каждая система вентиляции по-своему уникальна. Она проектируется непосредственно под каждое помещение объекта с учетом всех его особенностей, а их достаточно много:

• количество людей, одновременно пребывающих в помещении,
• требования микроклимата, например, температуры или влажности,
• требования по чистоте воздуха от пыли,
• количество и тип вредных веществ, которые образуются в помещении,
• архитектурные особенности, например, высота помещения, наличие балок и т.п.,
• наличие других инженерных коммуникаций

Учесть все нюансы при монтаже вентиляции без предварительного ее проектирования крайне сложно.

Самые распространенные плачевные итоги монтажа вентиляции без проекта:

1. не были учтены все архитектурные особенности помещения и другие коммуникации, как следствие, пересечения вентиляции с коммуникациями, балками, большое занижение потолков, нарушенный дизайн помещения;
2. вентиляционное оборудование смонтировано в зоне пребывания людей (или подобрано не верно), повышенный уровень шума от оборудования, дискомфорт от шума при работающей вентиляции;
3. производительности вентиляции не хватает для выполнения поставленной перед ней задачи, как следствие, вентиляция не удаляет все вредные вещества или запахи;
4. вентиляция подобрана неверно и не поддерживает требуемых параметров микроклимата в помещении, например, относительную влажность в бассейне, и как следствие, образование конденсата на окнах, стенах, образование грибка;
5. при монтаже вентиляции не были учтены существующие ограничения тепловых и энергетических ресурсов объекта, и как следствие, недогрев приточного воздуха в зимний период, невозможность использовать вентиляцию зимой;
6. сеть воздуховодов смонтирована без предварительного расчета – высокая скорость воздуха в воздуховодах, повышенный уровень шума при работе вентиляции, сложность или невозможность корректной наладки системы;

Иными словами, крайне не рекомендуется игнорировать этап проектирования при устройстве системы вентиляции!

Как быстро можно сделать вентиляцию в офисе?

Разработать проект можно за 3-4 дня. На комплектацию оборудования и материалов уходит около 2-3 дней. Монтажные работы займут 5-10 дней (в офисе до 500 м2). На пуско-наладку и подготовку исполнительной документации - 2-3 дня. Всего примерно 12-20 дней.

Особенности проектирования офисной вентиляции

Параметры работы приточно-вытяжного воздухообмена регламентируются положениями СНиП о вентиляции офисных помещений. На стадии разработки проекта вентиляционной системы специалисты согласовывают с заказчиком:

• архитектурные, конструктивные особенности офисного строения/кабинетов;
• расположения вентиляционного оборудования;
• возможное расположение воздуховодных каналов;
• уровень мощности электрической установки;
• возможность подведения воды;
• пути отведения конденсата;
• обеспечение доступа к вентиляционному оборудованию;
• возможность внесения конструктивных изменений.

При проектировании вентиляционного сети производят расчеты:

• воздухообмена;
• коммуникационной схемы;
• теплопритоков для каждого помещения отдельно с учетом технических, конструктивных особенностей строения;
• площади сечений воздуховодных путей;
• потери давления по вентиляционной сети;
• оптимальной мощности колорифера.

Определяется необходимое оборудование для комплектации, установки вентиляционной сети. Готовится проектная документация.

Порядок действий при установке вентиляции

На начальном этапе, следует внимательно изучить помещение, сделать его замеры, узнать характер и предназначение его. Следом, путем решения несложных математических формул, нужно вычислить количество очищенного воздуха, необходимое для данного помещения. После того, как концепция будущей работы определена, нужно рассчитать всю систему, соблюдая все требования помещения, его габариты и выбор оборудования.
