Проектирование вентиляции

Проектирование вентиляции и кондиционирования готова реализовать на вашем объекте компания «ЕвроХолод» (Москва). По вопросам, связанным с проектированием и монтажом, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Проектирование вентиляции

Этапы проектирования

  • Проектирование системы вентиляции начинается с составления ТЗ, в котором заказчик указывает характеристики объекта и требования к конечному результату;
  • Изучение технической документации на обслуживаемый объект и, если объект готов, замерные работы;
  • Выбор предпочтительного типа вентиляции;
  • Расчет воздухообмена в соответствии с действующими на территории РФ методиками и СНиПами;
  • Подбор оборудования вентиляционной системы: вентиляторы, воздуховоды, воздухораспределители и пр.;
  • Проведение аэродинамического и акустического расчетов;
  • Окончательная расстановка вентустановок и трасс воздуховодов;
  • Составление планов-схем, чертежей, сметы на монтаж;
  • Согласование проекта.

Цена проектирования. Online-калькулятор

Скидка 50% от стоимости проекта при покупке оборудования! Отправьте заявку прямо сейчас.

Выберите тип помещений:
Площадь:
м2

Вентиляция

Кондиционирование

Холодоснабжение

Отопление

Теплоснабжение

Водоснабжение

Водоотведение

Электроосвещение и электрооборудование внутренних сетей

Дымоудаление

СКИДКА при заказе проекта нескольких разделов!

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Прайс-лист на проектирование вентиляции

Что Вы получите в результате проведения проектирования

  • Проект инженерных систем в соответствии с действующими нормами, правилами, ГОСТами;
  • Графическую часть проекта, которая отображает принятые решения в виде схем, чертежей и других графических форм;
  • Пояснительные записки к проекту, которая содержит описание принятых технических и прочих решений и результаты расчетов;
  • Спецификации оборудования и материалов.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта Сроки
  Стадия «П» Стадия «Р»
До 300 м2 от 7 рабочих дней от 7 рабочих дней
300-600 м2 от 10 рабочих дней от 15 рабочих дней
600-1000 м2 от 20 рабочих дней от 25 рабочих дней
1000-2000 м2 от 30 рабочих дней от 40 рабочих дней
Свыше 2000 м2 Определяется индивидуально

Данные, которые предоставляет заказчик

  • Архитектурно-строительные чертежи здания;
  • Дизайн проекта при наличии;
  • Технологический проект при наличии;
  • Проектные данные на существующие инженерные системы;
  • Техническое задание на проектирование.

Особенности проектирования

Для создания комфортного микроклимата необходимо определить и сбалансировать множество параметров:

  • мощность и производительность вентиляторов, создаваемое ими давление с учетом динамического сопротивления вентиляционных каналов;
  • сечение вентиляционных трубопроводов и их разводка с учетом строительных конструкций, расположения вентиляционного и другого оборудования;
  • расположение точек вытяжки и притока воздуха;
  • состав и размещения оборудования для кондиционирования воздуха;
  • состав контролирующих и управляющих устройств, их расположение, подключение;
  • меры по снижению уровня шума, производимого работающим оборудованием, в том числе и распространяемого по воздуховодам.

Признаками качественного проекта вентиляции можно считать:

  • циркуляция воздуха налажена во всех помещениях;
  • бесшумная работа оборудования и воздуховодов;
  • нет сквозняков и холодных зон;
  • использование энергосберегающих технологий;
  • простая адаптация системы к теплому и холодному сезонам.

Заказав профессиональное проектирование вентиляции сейчас, в будущем вы сможете избежать множества проблем, таких как: нарушение эстетики интерьера, шум, высокий расход электроэнергии, снижение производительности системы.

Профессиональный проект предусматривает мельчайшие нюансы эксплуатации объекта и создает оптимальные условия для проживания людей или хозяйственной деятельности.

Проект вентиляционной системы создается на ранних этапах строительства объекта – как часть общих проектных работ. Он должен учитывать требования противопожарной безопасности и санитарных норм, а также гармонично вписываться в общую архитектурную композицию. Своевременное создание проекта вентиляции позволить создать максимально эффективную систему при минимальных затратах на оборудование и коммуникации.

Нормы проектирования вентиляции (СНиПы, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Для жилых помещений необходимый объем приточного воздуха обычно определяется из расчета 60м3/час на одного человека. Для спальни этот показатель может быть снижен до 30м3/час, так как во время сна потребление кислорода значительно снижается. Простейшая формула расчета производительности вентиляции по объему выглядит следующим образом:

V = N * Vn, где:

V – производительность вентиляции в м3,

N – максимальное число людей в помещении,

Vn – поправочный коэффициент, определяющий объем потребления воздуха одним человеком в зависимости от типа помещения. В СНиП 41-01-2003 приведены табличные значения:

Тип объекта

С естественным проветриванием

Без естественного проветривания

Производственные, промышленные объекты

30

60

Общественные, административные, муниципальные здания (полный рабочий день)

40



60

Общественные, административные, муниципальные здания (посещаемость - не более 2-х часов ежедневно)

40

20

Жилые помещения, площадь на 1 человека более 20 м2

30

60

Жилые помещения, площадь на 1 человека менее 20 м2

3 м3 на каждый м2 жилплощади

60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

  • характер технологического процесса;
  • тип оборудования;
  • наличие дополнительных источников загрязнения.

При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

  • Квартиры и небольшие частные дома – от 100 до 500 м3/ч;
  • Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч;
  • Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч.

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

  • санузлы – 7
  • кухни – от 5 до 10
  • офисные помещения – 3
  • жилые объекты – 2

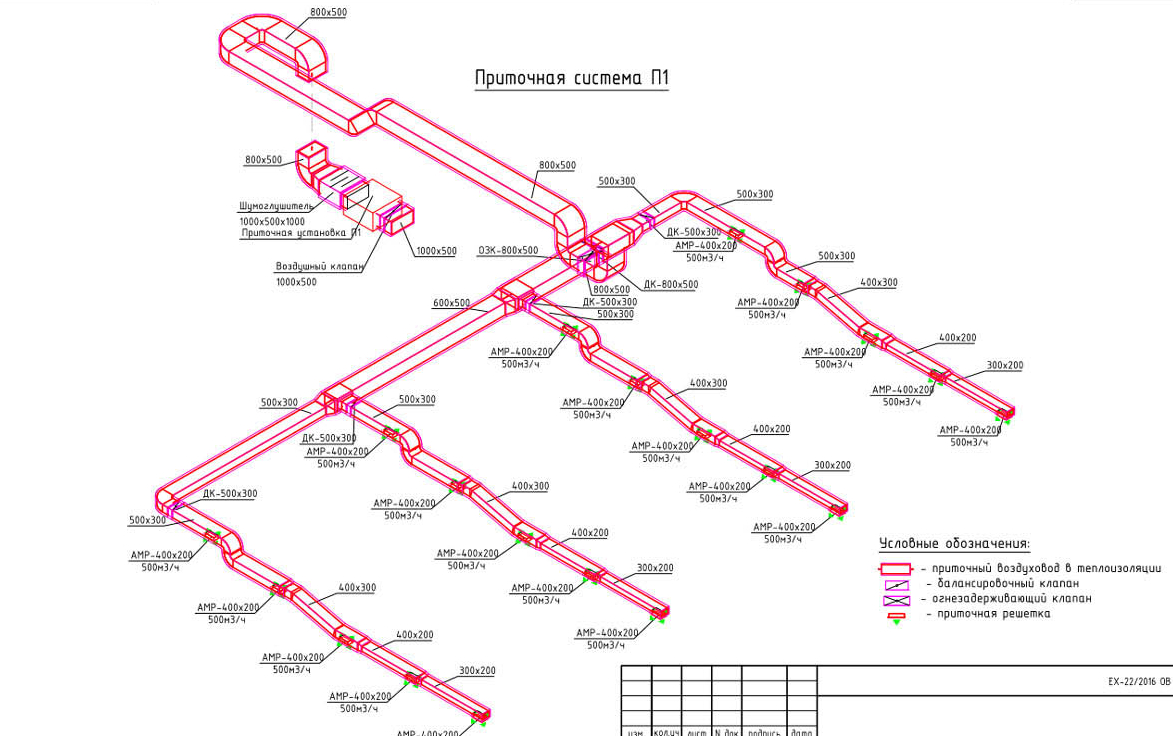

Примеры проектов
