Проектирование промышленной вентиляции

Проектирование промышленной вентиляции «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с проектированием, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail info@evro-holod.ru или отправьте быструю заявку

Проектирование промышленной вентиляции

Проектирование разделов вентиляции и кондиционирования, равно как и других инженерных систем – это взаимосвязанные процессы, требующие соблюдения очередности проектирования, учитывающие массу нюансов и взаимосвязей между смежными инженерными разделами: технологией, водоснабжением, канализацией, электроснабжением, автоматизацией и основными разделами: архитектурными и конструктивными решениями.

Подготовка проектной документации выполняется в соответствии с требованиями постановления Правительства РФ №87 от 2008 г., иными действующими нормативными документами и техническими регламентами РФ в области строительства, а также требованиями и рекомендациями заводов-изготовителей.

Важность правильного проектирования инженерных климатических систем

Создание проектной документации – один из важных этапов сооружения климатических систем. Хотя многие люди считают, что самой тяжелой работой является установка оборудования, именно от правильности проектирования зависит цена всей установки, ее характеристики, правильность монтажа, удобство в эксплуатации и надежность. Любая ошибка чревата исправлениями неполадок специалистами и растратами клиента.

Чтобы проектировщики могли начать работу по проекту, им нужна такая информация:

  • Предназначение помещения;
  • Его размеры, детальный план и исполнительные чертежи;
  • Детализация всех особенностей помещения, его дизайна и технологических решений;
  • Технические условия.

В процессе составления проекта, специалисты компании «Кливента» учитывают все особенности помещения, которые касаются с нормами противопожарной безопасности.

Проектировщики фирмы имеют большой опыт работы в этой сфере, поэтому, используя еще и специальное программное обеспечение, могут подобрать самую подходящую климатическую систему, с учетом особенностей помещения, бюджет клиента, функциональность и т.д.

От того, на сколько качественно будет составлен проект, зависит функциональность климатических систем после их установки. Поэтому не стоит доверять рядовым компаниям, работающим в этой сфере 1-2 года. Столь сложным делом должны заниматься исключительно профессионалы.

Виды и типы промышленных вентиляционных систем

Существует несколько видов промышленных систем вентиляции:

  • общеобменные - представляют собой системы, которые используются для административно-бытовых и прочих помещений и необходимы для обеспечения требуемого нормами для нормальной жизнедеятельности людей количества подаваемого и удаляемого воздуха;
  • местные – применяются для снижения до ПДК в рабочей зоне и/или удаления вредных веществ, загрязнений, паров и газов в местах их выделения;
  • технологические – необходимы для работы технологического оборудования.

Что касается типа, то промышленные системы вентиляции подразделяются на:

  • Естественные. Удаление воздуха из помещений осуществляется с помощью вытяжных воздуховодов. Поступление воздуха проходит путем инфильтрации. Производительность систем этого типа во многом зависит от перепадов давления, разницы температур воздуха в помещении и на улице, направления и скорости ветра. В качестве дополнительных устройств естественной вентиляции используют дефлекторы и эффект аэрации.
  • Механические (принудительные). Для механической вентиляции используется различное оборудование. Организация воздухообмена происходит по каналам и воздуховодам посредством вентиляторов, а направление воздушных потоков может быть приточным или вытяжным. Данные системы максимально полно удовлетворяют все поставленные перед системой вентиляции задачи, обеспечивая при этом самые жесткие требования действующих норм.
  • Комбинированные. Данный тип вентиляции используется в том случае, если один из видов не может создать эффективную систему воздухообмена и удаления вредных веществ.

Для каждого конкретного объекта и поставленных задач перед системами вентиляции выбирается тот или иной вид и тип систем.

Особенности проектирования промышленной вентиляции

Какой бы ни был вентиляционный канал и какую бы классификацию приточного или вытяжного оборудования вы не использовали, при монтаже системы циркуляции воздуха на промышленном предприятии всегда необходимо учитывать определенные моменты и параметры.

Перед тем как приступить к расчету вентиляции, необходимо определить основные условия помещения, то есть его площадь, тип используемого оборудования, конфигурацию пространства и многое другое.

Стоит учесть климатические особенности местности, в которой находится производственное предприятие. Всегда нужно учитывать целевое назначение помещения: если это цех по производству пластиков, то мощность вытяжного оборудования должна быть достаточно высокой.

Расчет вентиляции должен включать в себя следующие данные:

  • сечение входящего и исходящего воздушных каналов;
  • площадь вентиляционных отверстий;
  • кратность воздухообмена;
  • предполагаемая мощность оборудования;
  • количество материалов, необходимых для создания системы.

Расчет, проектирование и монтаж вентиляционных систем промышленного помещения – это очень сложный и ответственный процесс, к которому необходимо подходить очень внимательно. Если у вас нет необходимых для этого навыков и инструментов, то лучше поручить данную работу квалифицированным профессионалам, которые справятся с ней гораздо лучше, а сама система прослужит максимально долго и будет эффективно справляться с поставленными задачами.

Этапы проектирования

Первый этап

В начальной стадии любого проекта необходимо получить техническое задание (ТЗ). Специалисты ПРОМВЕНТХОЛОД подготавливают техническое задание в соответствии с требованиями Заказчика и оказывают всестороннюю поддержку на всех этапах его разработки и согласования, а именно:

  • климатические и географические особенности месторасположения объекта;
  • чертежи поэтажных планов здания со спецификацией;
  • назначение имеющихся помещений;
  • информацию о производителях (марках) оборудования.

Второй этап

Приступаем к подготовке проектной документации в тесном взаимодействии со специалистами, разрабатывающими архитектурно-строительные и инженерные разделы проектной документации. Проектирование раздела отопления, вентиляции, кондиционирования (ОВК) выполняется с учетом климатических характеристик района строительства, функционального назначения помещений, нормативных параметров воздуха и требований технического и технологического заданий. Также в процессе проектирования будут учтены следующие параметры: инсоляция, теплопроводность ограждающих конструкций, требования технических условий ресурсоснабжающих организаций, требования Заказчика по энергоэффективности, требования СанПин.

Третий этап

Производится расчет теплопотерь, которые компенсируются с помощью системы отопления, расчет теплопритоков, которые компенсируются системой кондиционирования, а также показателей аэродинамики систем вентиляции (чтобы правильно определить размер сечения воздуховодов) и уровня шума. Затем производится расчет трассировки (разводки) трубопроводов систем отопления, кондиционирования и воздушных каналов (воздуховодов). Разрабатывается аксонометрический чертеж систем вентиляции и кондиционирования. Все эти документы проходят согласование с Заказчиком.

Четвертый этап

Производится подбор основного оборудования: отопительного котла, чиллеров, вентиляционных установок, фанкойлов, радиаторов отопления, а также вспомогательного оборудования: насосы, запорно-регулирующая арматура, соединительные трубопроводы и т.д.

Пятый этап

Разрабатывается производственное задание для монтажных бригад: задания на общестроительные, сантехнические, сварочные и электромонтажные работы.

По завершению проектных работ Заказчик получает комплект документов, включающих:

  • схемы всех систем с планами, разрезами и сечениями;
  • спецификации на основное и вспомогательное оборудование, а также расходные материалы;
  • технико-экономическое обоснование выбора основного оборудования;
  • задания на монтаж систем отопления, вентиляции и кондиционирования, а также задания для специалистов смежных разделов.

Разработка проекта вентиляции и что для этого необходимо

Информация необходимая для проектирования вентиляции:

  • планировки, желательно в формате AutoCAD
  • назначение помещений
  • категорийность по взрыво- пожарной безопасности (если такие помещения есть)
  • количество человек (рабочих, посетителей, обслуживающего персонала и тд.)
  • объем и тип выделяемых вредностей (если есть данные)
  • желаемые параметры микроклимата в помещении (температура, подвижность, влажность воздуха)
  • размеры и назначение оборудования, вытяжных зонтов оборудования
  • тип производства
  • источник тепла и холода (при необходимости) для калориферов вентиляционного оборудования, параметры тепло- холодоносителя.
  • информация о желаемом месторасположении оборудования
  • тип прокладки воздуховодов (открыто, скрыто, высота межпотолчного пространства)

Этот список не полон, но на большинстве объектов хватит и меньшего объема информации от заказчика, но чтоб подбор был максимально точный и удовлетворял бы все требования, желательно получить больше данных об объекте.

Из чего состоит проект системы вентиляции

После получения всей необходимой информации от заказчика, всех расчетов, прорисовок и согласований конечным этапом является выпуск проектной документации.

Основные листы проектной документации:

  • лист общих данных
  • планы с разводкой воздуховодов

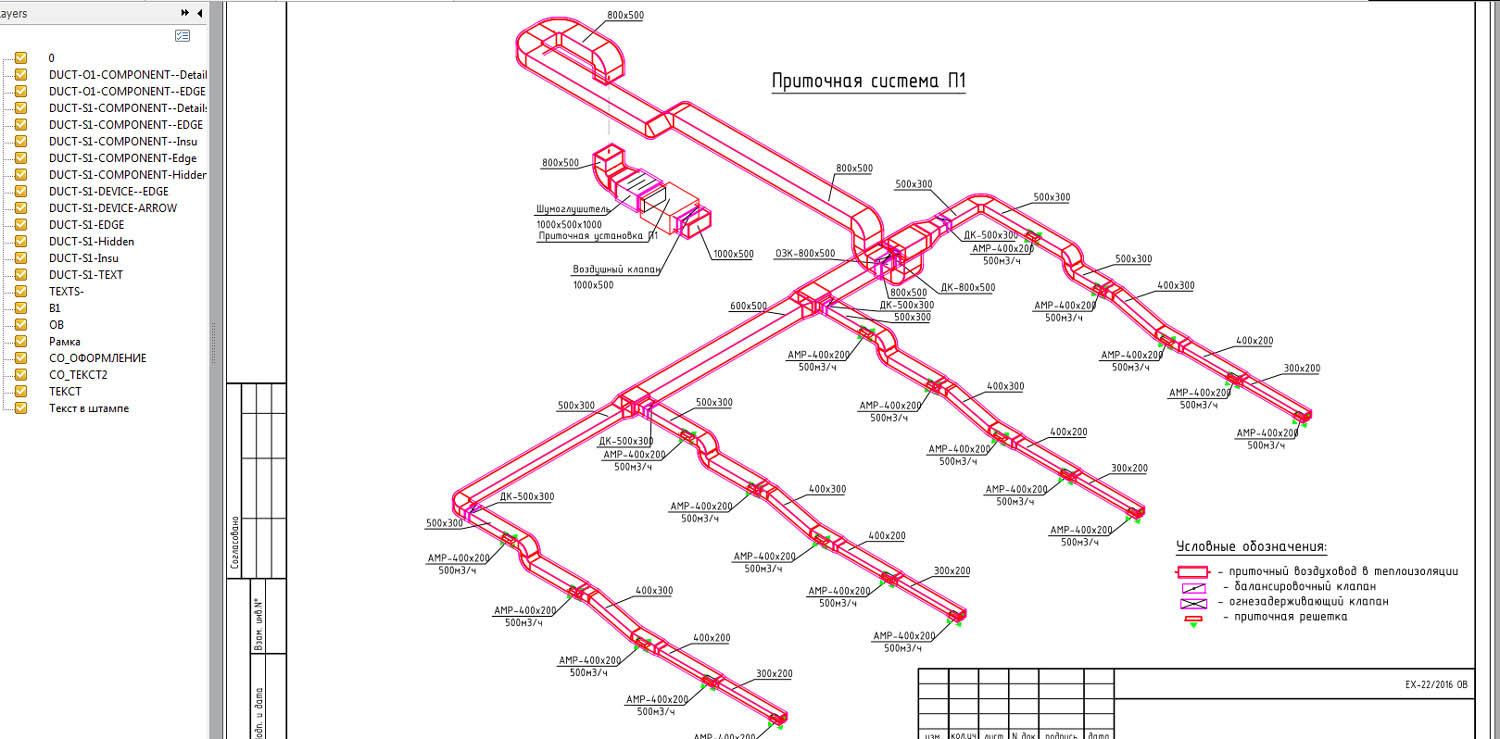

  • аксонометрические схемы систем
  • спецификация основного оборудования и материалов

Дополнительные листы

  • схемы гидравлической обвязки оборудования
  • схема состава установок

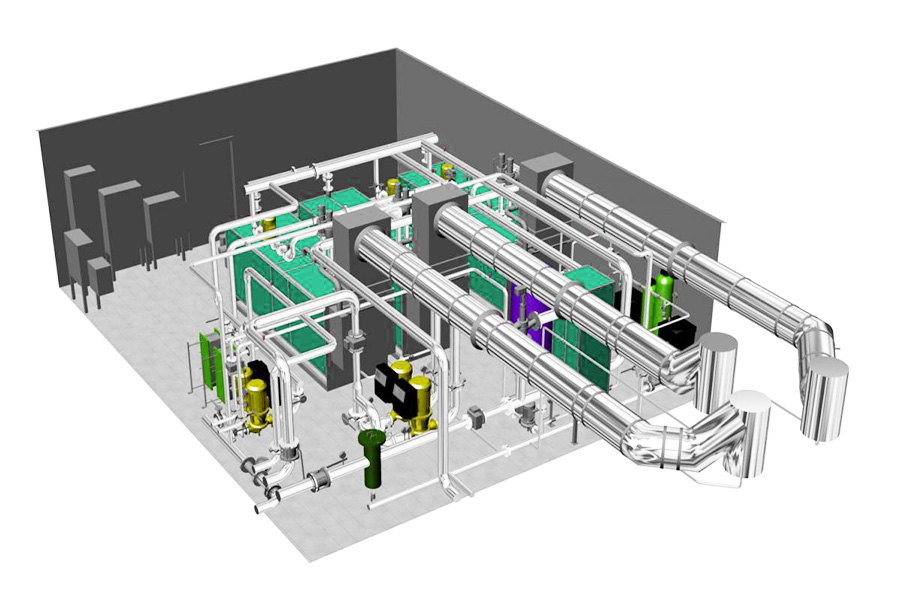

  • разрезы венткамер
  • отдельный план разводки воздуховодов и размещения оборудования в венткамере
  • схемы различных узлов
