Проектирование инженерных систем

Комплексное проектирование инженерных систем – это процесс создания взаимосвязанных инженерных систем и сетей для комфортной эксплуатации зданий и помещений различного назначения. Разработка проектов необходимых инженерных разделов в одной проектной компании позволяет добиться максимально грамотной взаимосвязи всех инженерных сетей, что в дальнейшем позволит снизить Ваши затраты в процессе монтажа. Заказывая профессиональное проектирование инженерных систем «под ключ» в компании «ЕвроХолод», Вы получаете качественный проект, который сэкономит Ваши время и деньги, оставит приятные впечатления!

Основные направления проектирования инженерных систем

    Проектирование систем ОВиК:

• Проектирование вентиляции
• Проектирование кондиционирования
• Проектирование системы дымоудаления
• Проектирование системы увлажнения и осушения
• Проектирование системы отопления

    Проектирование систем ВК:

• Проектирование систем и сетей водоснабжения и канализации
• Проектирование теплоснабжения

Действует гибкая система скидок и специальных предложений при проектировании в нашей Компании!

Online расчет носит информационный характер. Для получения коммерческого предложения необходимо сделать запрос менеджеру.

Прайс-лист на проектирование инженерных систем

Мы рады предложить Вам:

• Расчет стоимости инженерных услуг
• Расчет стоимости сервисного обслуживания климатического оборудования

Стадии проектирования

Стадия "П"

Стадия «П» предназначена для проведения экспертизы проекта, для согласования с заказчиком, специализированными структурами.

На стадии проекта ("П") разрабатывается проектная документация, в состав которой входит:

• Пояснительная записка с общим описанием концепции, принятой для объекта по разделам
• Лист общих данных и характеристик инженерных систем
• Планы инженерных систем по этажам в одну линию
• Принципиальные схемы систем
• Спецификация основного оборудования

Стадия "Р"

На стадии «Р» предоставляется рабочая документация для проведения строительно-монтажных работ.

Разработка рабочего проекта ("Р") включает в себя весь комплекс расчетно-проектных работ, в состав которых входит:

• Расчёт воздухообмена, аэродинамический расчет, расчет теплопритоков и теплопотерь, гидравлический расчет
• Лист общих данных и характеристик принятых инженерных систем

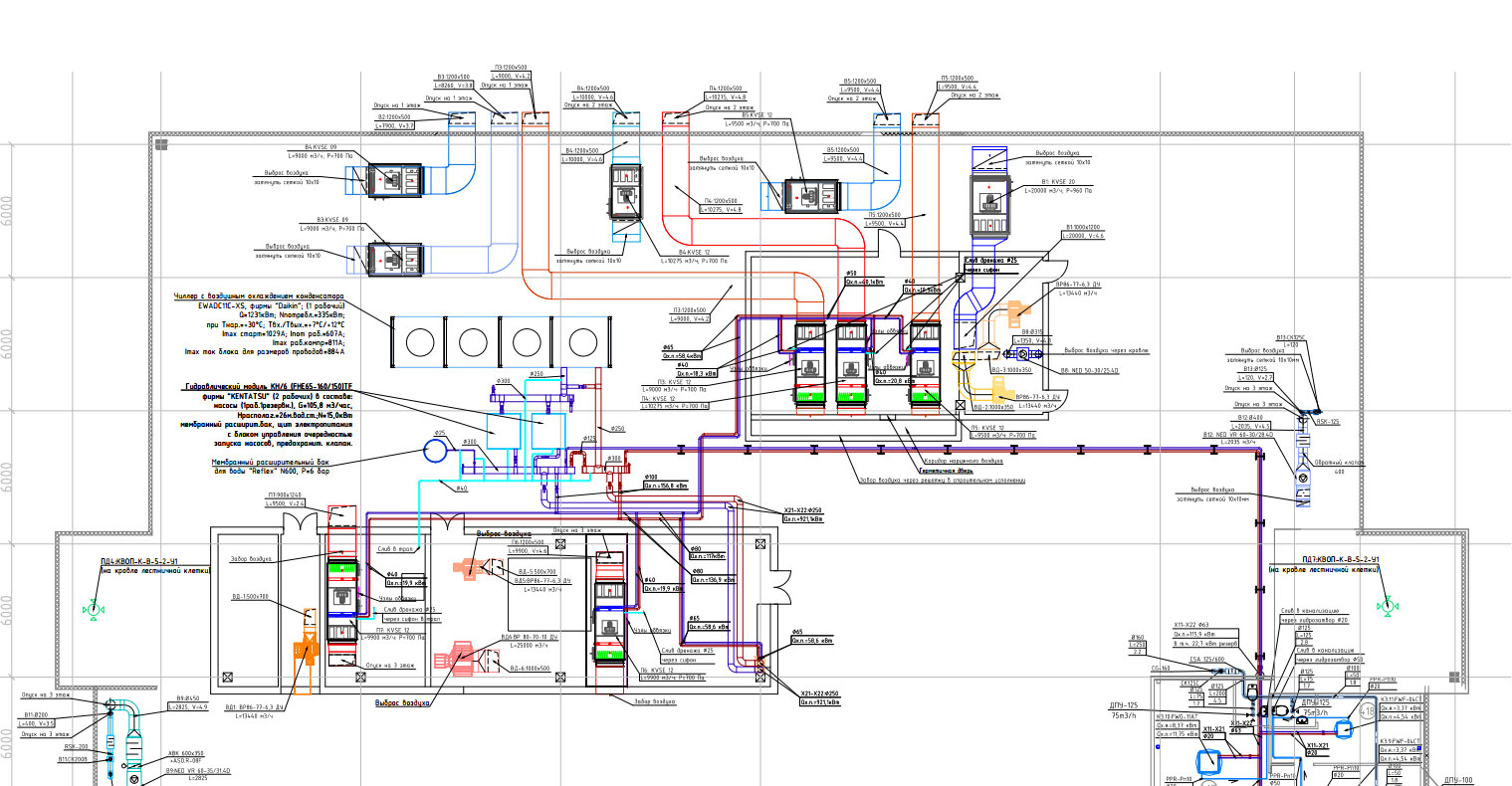

• Планы всех этажей с разводкой инженерных систем с указанием всех сечений (диаметров), расчетных расходов, типов и количества воздухораспределительных устройств, привязок оборудования, электрических нагрузок и другой необходимой информацией для монтажа инженерных систем
• Аксонометрические схемы инженерных систем
• Спецификация оборудования и материалов
• Смета

Что Вы получите в результате проектирования инженерных систем

• Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
• Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
• Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
• Спецификации оборудования и материалов

Проектирование сопровождается целым рядом различных работ, так как в системах обеспечения микроклимата и очистки воздуха используется современное и высокотехнологичное оборудование. Из-за этого проектирование требует точных инженерных расчётов и тщательной проработки.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Данные, которые предоставляет заказчик

• Архитектурно-строительные чертежи здания
• Дизайн проекта (при наличии)
• Технологический проект (при наличии)
• Проектные данные на существующие инженерные системы
• Техническое задание на проектирование

Этапы разработки проекта инженерных систем

В зависимости от сложности объекта содержание и объем проекта меняется, но можно выделить основные этапы:

На первом этапе подготавливаются данные для расчёта нагрузки на оборудование по каждому помещению:

• Выбираются расчётные параметры внутреннего и наружного воздуха
• Составляется тепловой баланс помещения
• Определяется минимальное количество наружного воздуха, подаваемого в помещения
• Выбирается схема организации воздухообмена, место установки кондиционеров и радиаторов отопления

Технический отдел решает следующие задачи

• Разработка полного комплекта проектной документации
• Согласование проектной документации с надзорными органами и другими городскими службами
• Техническая экспертиза имеющегося оборудования и выдача рекомендаций по его использованию, модернизации или замене
• Экспертиза готовых проектов
• Авторский и технический надзор за выполнением монтажных работ

Особенности проектирования внутренних коммуникаций

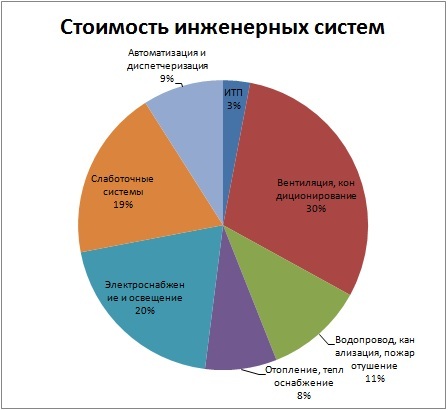

Перечень внутренних инженерных систем зданий достаточно широк:

• отопление помещений;
• вентиляция помещений (в том числе противодымная);
• система кондиционирования помещений;
• водопровод;
• канализация (в том числе ливневая);
• пожаротушение (водяное, пенное, порошковое, газовое);
• пожарная сигнализация, противопожарные мероприятия;
• ИТП (индивидуальные тепловые пункты);
• электроснабжение, защита от молний, заземление;
• освещение;
• охранная сигнализация и видеонаблюдение;
• система контроля и управление доступом и др.

При этом порядок их проектирования обычно строго определен: начинают работы с создания проектов систем отопления, вентиляции, водоснабжения и канализации, а также противопожарных систем, заканчивают — проектированием систем электроснабжения и ИТП.

Проектирование внутренних инженерных систем также включает в себя и такие технологические составляющие, как радиофикация и телефонизация, прокладывание телевизионных кабелей и линий локально-вычислительной сети, часофикация, автоматизация и диспетчеризация, разработка АСКУЭ (автоматизированная система контроля и учета электроэнергии) и т.д.

Ошибки при проектировании внутренних сетей могут существенно повлиять на эффективность «функционирования» всего сооружения. Так, независимая разработка проектов разных коммуникационных систем может привести к серьезным проектным просчетам. Например, внушительные габариты инженерного оборудования приведут к существенному сокращению рабочей площади помещений, потолки из-за нагромождения коммуникационных сетей в верхней части помещений окажутся низкими, а ошибки в выборе системы кондиционирования могут стать причиной неоправданно высокой стоимости эксплуатации (например, при использовании чиллер-фанкойлов в небольших зданиях).

Одним из самых популярных и инновационных направлений на сегодняшний день являются «зеленые технологии» в инженерных системах. В их основе лежит использование природных источников энергии, экологичных материалов и др. На Западе все чаще при строительстве используются энергоэффективные технологии, которые обладают большей экологичностью, а также позволяют существенно снизить затраты на энергию при эксплуатации здания. Например, среди новейших направлений можно назвать следующие:

• система отопления на базе теплонасосных установок, использующих низкопотенциальную тепловую энергию земли;
• естественная вентиляция;
• система кондиционирования с использованием «холодных потолков» и «балок»;
• солнечные коллекторы;
• энергосберегающие светильники;
• автоматика, управляющая освещением, вентиляцией, кондиционированием от датчиков движения или объема, отслеживающая протечки и т.п.

А также десятки экзотических технологий, таких как выработка энергии при наезде автомобилей на подвижные пластины, вмонтированные в полотно дороги, трубы световоды, охлаждение воздуха в воздуховодах, проходящих под землей, и т.п.

В России на данный момент существуют проблемы с внедрением «зеленых технологий», однако в последнее время наметились положительные изменения. В 2013 году было принято постановление Правительства РФ от 28.05.2013 № 449 «О механизме стимулирования использования возобновляемых источников энергии на оптовом рынке электрической энергии и мощности», устанавливающее приоритетность использования возобновляемых источников энергии (ВИЭ). Однако для полноценного внедрения ВИЭ и адаптации рынка к новым условиям необходимо время. На данный момент Россия достигла весомых результатов только в биотопливной отрасли, в частности, в области производства древесных гранул, которые экспортируются в Европу.

Другой тенденцией является 3D-проектирование инженерных систем. 3D-визуализация упрощает понимание проекта всеми заинтересованным сторонами, а также снижает риск допущения ошибок на этапе монтажа. Однако даже на Западе 85% инженеров пока предпочитают использовать 2D-программы. Частично этот факт объясняется тем, что стандарты на документацию созданы именно под данный формат. Легальным документом признается традиционный чертеж, а дорогостоящая 3D-модель пока имеет статус приятного дополнения к проекту. К тому же не все смежники, партнеры по разработке и поставщики оборудования готовы принимать информацию в виде 3D-моделей.

Проектирование наружных инженерных систем

Проектирование наружных инженерных систем осуществляется вслед за внутренними и находится в тесной взаимосвязи с ними. Специалисты выделяют две главные ошибки, которые могут полностью «загубить» проект наружных систем. Первая ошибка заключается в создании проекта без разработки технических условий, что бывает довольно часто. Вторая ошибка — разработка проекта наружных коммуникаций без учета проекта внутренних сетей. Наконец, проектировщики нередко упрощают проекты, отказываясь от детализации с целью сокращения временных затрат, что приводит к проблемам на этапе монтажа.

В целом проектирование наружных инженерных систем включает в себя сложнейший комплекс работ — прокладка тепловых коммуникаций, электрических сетей, водопровода и труб канализации, систем дренажа и водоотведения, газопровода, наружного освещения и сетей связи, которые выполняются последовательно. При этом должны учитываться характеристики почвы, особенности расположения здания и уже существующих коммуникационных сетей. Одна из самых сложных систем — канализационная. При ее проектировании принимается в расчет множество нюансов, в том числе объем отводимых ежедневно стоков. В зависимости от максимального и среднего количества выбирается тип канализационного накопителя. Не менее важными являются проекты наружного водоснабжения, электро- и теплоснабжения. В целом последовательность проектирования выстраивается исходя из взаимосвязи наружных систем с внутренними и друг с другом.

Наши объекты

В компании «ЕвроХолод» проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

• Офисы и административные здания
• Квартиры и коттеджи
• Кафе и бары
• Бассейны
• Торговые помещения
• Производственные здания и помещения
• Спортзалы, фитнес-центры
• Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
• Гостиницы, отели
• Автостоянки, автосервисы, АЗС
• Санатории, пансионаты, дома отдыха
• "Чистые помещения", поликлиники, больницы
• И другие объекты ...
