Вентиляция спортклуба

Системы вентиляции должны быть установлены в каждом помещении, где подолгу находятся люди ‒ это зафиксировано в СНиП. Застой воздуха приводит к неприятным и зачастую опасным последствиям ‒ перегревам, ухудшению дыхания, головокружениям и так далее. Особо актуально это для спортивных комплексов и фитнес-центров. Их посетители подвержены физическим и кардионагрузкам, что влечет за собой более интенсивное, чем в стандартных условиях, выделение тепла и углекислого газа.

Помещения для занятий дополняются многочисленными комнатами сопутствующего назначения: душевыми, саунами, гардеробными и соляриями, что усложняет расчет вентиляции спортивного зала. Поэтому при организации воздухосистем в фитнес-центрах нужно учитывать многоаспектные обстоятельства и быть внимательным.

Особенности помещений спортзалов и организации в них систем вентиляции

В помещениях для занятий спортом устанавливается различное оборудование ‒ от небольших вспомогательных предметов для аэробики и ковриков для йоги до сложных систем с тренажерами и беговыми дорожками. Следовательно, и вентиляция фитнес-центра должна организовываться с учетом его специфики и направленности. Кроме этого, существуют базовые стандарты, от которых нужно отталкиваться при проектировании. СНиП 2.08-02-89, а также справочное пособие к нему, оговаривающее нормы для спортзалов, которые предусматривают, что:

• показатели воздухообмена должны быть не меньше, чем 80 куб. м на тренирующегося человека и 20 ‒ на зрителя соревнований, проходящих в крытом помещении (статичном);
• в зале не должно быть сильных и точечно направленных воздушных потоков, сквозняков, которые могут привести к простудам;
• отработанный воздух и вредные испарения (от хлорированной воды душевых и бассейнов, пара из сауны, пота) необходимо сразу же удалять;
• при проектировании системы микроклимата нужно учитывать повышенное выделение тепла в фитнес-центрах и не допускать духоты и перегрева посетителей.

Еще одна важная характеристика, которая отличает вентиляцию в фитнес-центрах ‒ разнородность назначения помещений и, как следствие, необходимость отдельно организовывать систему воздухообмена для них. В частности, это касается норм температур. Вентиляция тренажерного зала, танцевальных классов, комнат для аэробики должна «отталкиваться» от уровня 15°С, установленного для помещений с интенсивной и тяжелой физической нагрузкой. Для пространств, в которых проводятся оздоровительные занятия средней и небольшой степени нагрузки, например, йога, этого мало. Посетители могут переохладиться, и минимальное значение температуры для них ‒ 18-19°С. Среди других помещений с индивидуальными характеристиками в спортивных центрах есть:

• раздевалки, подсобки и массажные кабинеты, для которых кратность обновления аэромасс может быть меньшей;
• душевые, бассейны, где помимо удаления вредных испарений нужно организовать оптимальное влаговыделение;
• подсобные, технические помещения, склады хранения хлора и других опасных, легковоспламеняющихся и испаряющихся веществ ‒ для них создаются особые условия;
• солярии и сауны, где нужно следить за показателями тепловыделения, контролировать уровень пара, озона и так далее.

Нормы вентиляции в спортзале предусматривают, что при организации систем аэрообмена мощность установок нужно рассчитывать так, чтобы покрывать все вышеназванные требования и обеспечивать доступ свежего воздуха в полном объеме. Также его необходимо обеззараживать, поддерживать нужный уровень влажности и температуру.

Устройство систем вентилирования в фитнес-центрах

Для обеспечения соответствия нормам в спортивных центрах чаще всего организуется приточно-вытяжная система, комбинирующая естественные и механические источники. Мощность установок рассчитывают следующим образом: стандартное значение нормы из типовых таблиц умножают на количество людей, которые постоянно будут находиться в зале. Так можно получить необходимое количество воздуха, и отталкиваться от этого значения. Оно всегда больше, чем для жилых и офисных помещений. Воздухообмен поддерживается на уровне кратности от 6 до 8. Одновременно нужно учитывать опасность сквозняков ‒ за это «отвечает» подвижность аэромасс. Она не должна быть больше:

• для бассейнов ‒ 0,2 м/сек;
• для помещений интенсивных занятий ‒ 0,3 м/сек;
• для подготовительных и физкультурно-оздоровительных мероприятий ‒ 0,5 м/сек.

Классический пример расчета приточно-вытяжной вентиляции спортзала ‒ обоснование на базе показателей аэропритока и вытяжки. В частности, для помещений интенсивных занятий она равна 3 куб. м/час, для гардероба и кладовой ‒ 2, а для душевой ‒ 10. Сауны, солярии и бассейны обсчитываются по своим, отдельным схемам.

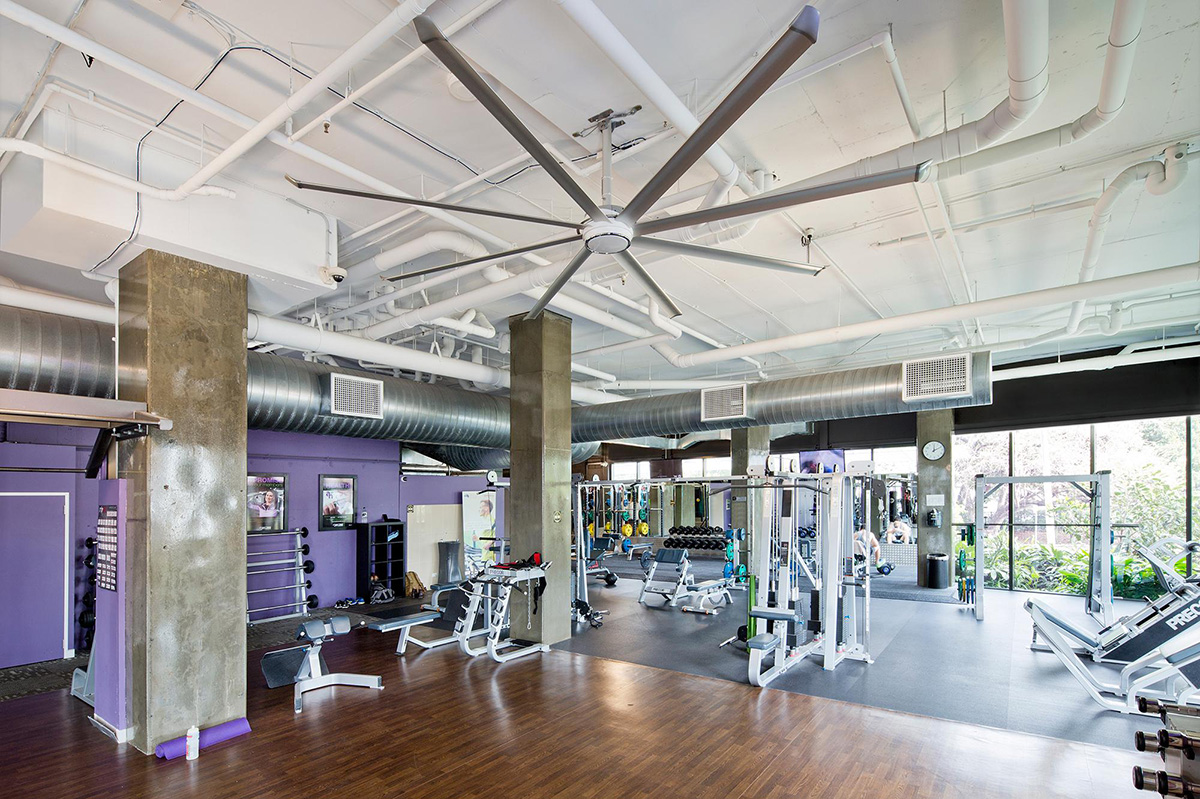

Для небольших спортзалов допустимо использовать стандартные моноблочные установки, а для крупных центров этого недостаточно. Чтобы равномерно распределять свежий воздух по помещению, одновременно удаляя отработанный, нужна мощная, продуманная общеобменная система приточно-вытяжного типа. Она должна включать:

• кондиционеры и вентиляторы для охлаждения воздуха;
• калориферы, радиаторы для отопления помещений в холодное время;
• систему фильтров;
• рекуператоры для уменьшения расходов на подогрев поступающих аэромасс;
• разветвленную сеть воздухоотводов.

Подобные схемы имеют много достоинств. Благодаря большому количеству точек воздухораспределения можно избежать сквозняков. Элементы системы устанавливаются под потолок и не мешают заниматься. Вентиляционные агрегаты можно расположить на крыше здания. Выбор отопительно-вентиляционной системы базируется на технико-экономическом обосновании. Как правило, в современных фитнес-центрах предусматривается:

• водяное радиационное отопление ‒ установки для обеспечения безопасности закрываются решетками или размещаются в углублениях;
• удаление аэромасс за счет гравитационного давления в приточных системах;
• естественная вентиляция спортивных залов в теплый период ‒ как дополнение к постоянной, механической;
• фильтрация, ионизация, обеззараживание воздуха.

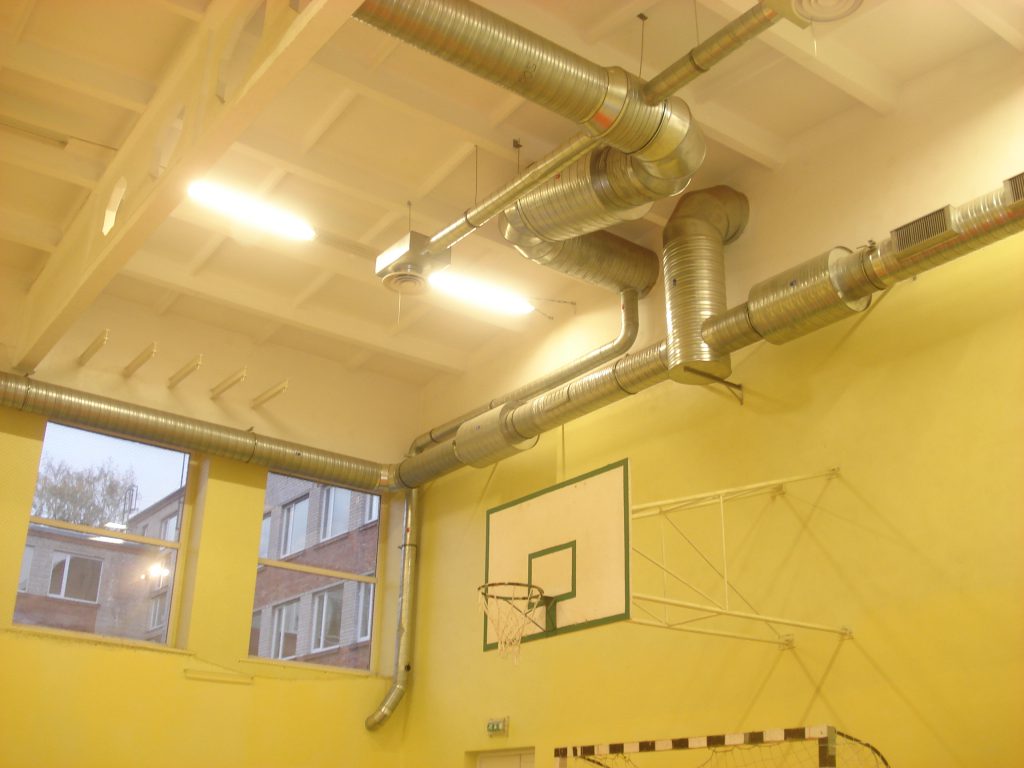

Вентиляция спортивных залов: схема устройства воздухообмена

Вентиляционная система для спортивного зала механического типа должна обеспечивать воздухообмен до 8 раз за час. То есть за 1 час работы воздух в помещении должен полностью смениться не менее 8 раз. Механическая система воздухообмена считается одной из самой распространенных систем. Схема монтажа:

• приток воздушных масс происходит по воздуховодам, которые направлены под углом к полу в помещении;
• отверстия для поступления воздуха устанавливаются по всему периметру зала на высоте 4 м;
• устранение отработанных воздушных масс происходит по средствам установленных канальных вентиляторов. Для больших спортивных залов применяются специальные крышные вентиляционные системы;
• при возможности создание естественного удаления отработанного воздуха.

Естественная вентиляция в спортивном зале возможна только тогда, когда оконные форточки расположены в верхней части помещения. Если окна установлены низко, и при открытии воздушные массы будут направлены на людей – открывать их категорически запрещается.

Учет влажности и тепловыделения

Необходимый этап при проектировании вентиляционно-отопительных комплексов для фитнес-центра ‒ организация системы поддержки нужного уровня влажности и удаления теплоизбытков. Особо это важно для помещений с постоянным присутствием пара и воды: душевых, санузлов, бассейнов. Нужно учесть:

• размещение нагревательных приборов так, чтобы исключить их контакт с обнаженной кожей и ожоги ‒ например во влажных помещениях нельзя организовывать ниши для них;
• наличие пожарного сухотруба в саунах и банях;
• механическую побудительную систему для соляриев с 3-4-кратным воздухообменом.

В спортзалах выделение тепла людьми всегда выше, чем в стандартных офисных пространствах, и при расчете температурного режима нужно это учитывать. Перегрев ‒ одна из наиболее опасных для здоровья ситуаций. Также стоит учесть поддержку нужного уровня относительной влажности. Базовый пример проекта приточно-вытяжной вентиляции спортзала для оздоровления основывается на показателях 30-60%, бассейнов ‒ 50-60%. Все воздухоотводы должны быть изготовлены из материалов с высокими антикоррозионными свойствами ‒ современных пластиков, нержавеющей стали. То же относится к вентиляционным решеткам, соединительным узлам, крепежам. Невнимательность к параметрам влажности может привести к накоплению конденсата, появлению плесени, грибков, которые крайне негативно воздействуют на здоровье посетителей и запрещены санитарными нормами.

Распространенные ошибки при создании вентиляции в спортивном зале

• неправильными расчетами загруженности спортивного зала: при одновременном нахождении большого количества людей в зале появляется духота. Решением при такой проблеме является замена оборудования на более мощное;
• наличие только естественной системы вентиляции. Решение: установка вентиляторов для обеспечения принудительного воздухообмена;
• установка оборудования, которое не соответствует расчетам. Решение: полная замена оборудования на соответствующее расчетам.

Важно! Занятия в спортивном зале, в котором система вентиляции не работает или является неэффективной являются не только непродуктивными, но и опасными для здоровья.

Вентиляционная система спортивного зала относится к сложным видам вентиляции. При ее создании должны быть учтены многие показатели. Только правильно смонтированная коммуникация способна эффективно выполнять свое предназначение: обеспечивать воздухообмен для комфортабельных занятий физическими упражнениями. Именно поэтому, прежде чем приступить к установке монтажу вентиляционной системы следует провести исследования и выполнить расчеты.
