Обслуживание крышного кондиционера

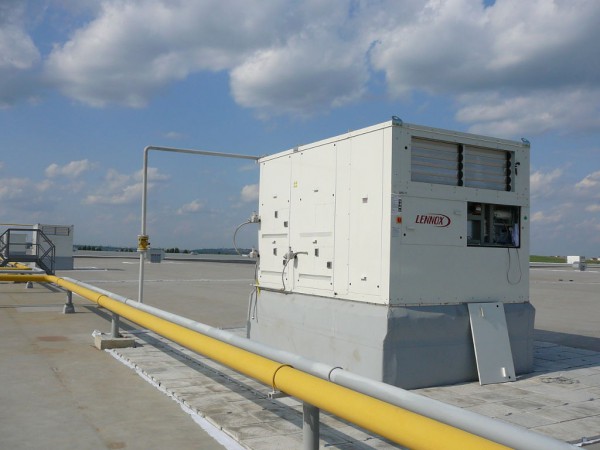

Крышные кондиционеры, называемые руфпорами, представляют собой специальное климатическое оборудование, внешне напоминающее моноблок. Такая система производит одновременно регулировку и вентиляцию воздуха в помещении. Поскольку при монтаже отсутствует необходимость организации фреоновой трассы, цена на установочные работы и трудозатраты значительно снижаются.

Инсталляция крышной системы может производиться на:

• опорную систему;
• наклонную крышу с использованием особых рам;
• на плоскую кровлю.

Инсталляция руфпор осуществляется в несколько этапов, среди которых:

• монтаж кондиционера;
• организация воздухоотводной системы;
• инсталляция дренажа;
• заправка фреона;
• перенаправление воздушных масс – с горизонтального на нисходящий в случае необходимости;
• установка контрольного пульта управления;
• проведение электроустановочных работ;
• регулировка натяжения ремня;
• пусконаладочные работы.

Профилактическое обслуживание руфтопов включает следующие работы:

• Проверку и настройку предохранителей и регуляторов;
• Протяжку соединительных проводов;
• Очистку контактов;
• Контроль утечки жидкостей;
• Проверку нагревателя;
• Балансировку лопастей вентиляторов;
• Очистку конденсатора;
• Настройку компрессора;
• Проверку напряжения;
• Дозаправку хладагента;
• Чистку теплообменника;
• Чистку фильтров и систему оттока;
• Тестирование электродвигателей;
• Полный тест системы во всех режимах.

Производиться тех. обслуживание руфтопов должно не реже 4-х раз в год, а при интенсивной нагрузке — каждый месяц.

Наши преимущества:

1. Большой опыт работы;
2. Возможность получения консультации технически грамотных менеджеров;
3. Профессионализм сервисных бригад;
4. Только лучшее рабочее оборудование и комплектующие;
5. Весь спектр работ по обслуживанию климатического оборудования любых марок;
6. Гарантия качества на любые виды выполняемых работ.

Резервы усовершенствования крышных кондиционеров

Крышные кондиционеры должны выдерживать воздействие лучистой теплоты, высоких температур окружающего воздуха, листьев, пыли, насекомых, пыльцы, дождя, града, снега и даже молний. Во многих случаях за их эксплуатацию на площадке никто не отвечает, так что на них обращают внимание не раньше, чем они сломаются.

Как показывают натурные измерения кпд крышных агрегатов, их рабочие характеристики существенно уступают номинальным показателям, которые указывают в каталогах. При выполнении проекта по изучению рабочих характеристик крышных агрегатов в штате Миссисипи было обнаружено, что у двух 35 кВт агрегатов с номинальным кпд EER=9,0 на самом деле EER равнялся, соответственно, 6,6 и 7,12, а испытание двух агрегатов 35 кВт с номинальным EER=8,7, проведенное в штате Коннектикут, выявило, что средние значения кпд, замеренные на протяжении трех недель, составили, соответственно, 6,6 и 8,63.

Рабочие характеристики крышных агрегатов можно улучшить, реализуя программу их регулярного технического обслуживания. Например, проект изучения способов повышения кпд 25 коммерческих крышных агрегатов в Новой Англии позволил добиться экономии энергии, в среднем, в размере 11% и снизить потребление энергии на 2% при окупаемости меньше чем за три года4, а аналогичный проект в штате Луизиана, где выполнили "полную профессиональную наладку" 23 кондиционеров в мотелях, ресторанах и продовольственных магазинах, привел к повышению кпд в диапазоне от 22 до 42%.5

Хотя эти примеры и представляют собой результат разовых усилий по повышению кпд и качества эксплуатации, техническое обслуживание крышных агрегатов - это постоянный процесс, и "наладку" необходимо производить ежегодно. Возможные направления эксплуатации и технического обслуживания крышных агрегатов можно классифицировать в зависимости от двух их внутренних контуров, а именно: воздушного контура и контура хладагента. Техническое обслуживание и ремонт на воздушной стороне следует проводить перед тем, как заниматься системой охлаждения, так как большую часть проблем, связанных с охлаждением, нельзя успешно решить до тех пор, пока не будет правильно налажен воздушный поток. Например, измерение объема хладагента даст неточные результаты, если воздушный поток ограничен из-за загрязнения фильтров.

Виды фильтров в крышных кондиционерах

При выборе модели кондиционера иногда бывает сложно определиться из-за наличия в них тех или иных фильтров. Давайте рассмотрим, какие виды фильтров устанавливаются в современных кондиционерах и зачем они необходимы.

На сегодняшний день в кондиционерах встречаются два вида фильтров: фильтры грубой очистки и фильтры тонкой очистки.

Грубые фильтры в первую очередь выполняют функцию не очищения воздуха, а функцию защиты внутренних деталей кондиционера от крупных частиц пыли. Устанавливаются такие фильтры за воздухозаборной решеткой и полностью защищают теплообменник от попадания на него пыли размерами более 2 мкм. Для таких фильтров нормальными показателями является задерживать до 95 % крупных частиц пыли. При выборе кондиционера следует учесть, что чем лучше фильтр грубой очистки, тем срок службы кондиционера дольше. Такие фильтры достаточно периодически чистить. Для того чтобы понять, когда грубый фильтр загрязнился, в кондиционеры встраивают системы контроля состояния фильтра. Когда фильтр загрязняется, включается специальный индикатор, в некоторых моделях этот индикатор включается каждые 2-3 месяца, не отключая кондиционер, а в других - датчики загрязнения фильтров отключают кондиционер.

Также существуют модели кондиционеров со сменными грубыми фильтрами, которые следует заменять раз в 3 – 4 месяца, такие фильтры избавят вас от контактирования с накопившейся на них пылью во время мойки.

Фильтры тонкой очистки предназначены для очистки воздуха от мелких частиц пыли размером меньше 1 мкм, например, от бактерий, грибков, эфирных и ароматических масел. Тонкие фильтры разделяются на виды по способу и степени фильтрации. В одном кондиционере может быть установлено несколько видов фильтров тонкой очистки одновременно. Тонкие фильтры бывают: угольные, синтетические, полимерные, ультрафиолетовые и электростатические, нанофильтры и плазменные фильтры.

Угольные фильтры создаются на основе мелкопористого углеродного адсорбента, используется для нейтрализации неприятных запахов, табачного дыма и токсических газов.

Синтетические и полимерные фильтры (биофильтры) – эти фильтры пропитаны специальными антибактериальными и противомикробными веществами. На сегодняшний день особенно известны васаби и катехиновые фильтры. Васаби фильтр представляет собой электростатический фильтр, обработанный веществами, извлеченными из японского хрена «васаби». Позволяет очищать воздух от бактерий.

Катехиновый фильтр обезвреживает попавшие на него вирусы, за 6 часов 98 % вирусов становятся безвредными для человека. Покрытие этого фильтра – катехин, получают из чайных листьев и еще ряда растений.

Ультрафиолетовые фильтры - надежно очищают воздух от более 85 % микробов и бактерий, содержащихся в нем при помощи ультрафиолетовых лучей. Для человека это никакой опасности не несет.

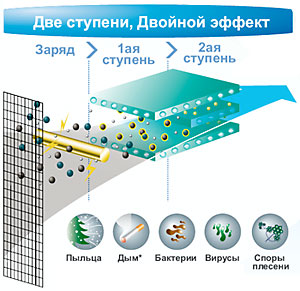

Электростатические фильтры удерживают мельчайшие частицы пыли за счет электростатического поля, созданного слабым электрическим напряжением, подающимся на сам фильтр. Часто такие фильтры имеют покрытие из ионов серебра, что очищает воздух от бактерий и вирусов.

Нанофильтры (фотокаталитические или цеолитные). Во многих современных кондиционерах распространены фотокаталитические фильтры, они также поглощают запахи, но в отличие от обычных угольных фильтров они не требуют замены. При засорении такой фильтр достаточно положить под солнечные лучи на несколько часов, и он снова восстановит свои фильтрующие способности на 95 %.

Плазменные фильтры – создавая напряжение в 4800 В, способны уничтожать микробы, вирусы, пыльцу растений, грибки. В основе этого фильтра лежит плазменный ионизатор и фотокаталитический фильтр, необходимый для притягивания более крупных частиц пыли. Зная особенности и назначения фильтров, вы сможете правильно сделать выбор кондиционера.

Испарительный змеевик

Загрязнение испарительного змеевика порождает две проблемы: оно снижает расход воздуха в системе и напрямую снижает кпд теплопередачи змеевика, что приводит к существенному сокращению производительности по охлаждению. Как показали исследования в штате Луизиана, испарительные змеевики в 87% из числа 23 агрегатов, обследованных на предмет проведения наладки, нуждались в очистке.

Имеет смысл проводить осмотр змеевика не реже одного раза в год, чтобы проверить, справляются ли фильтры с работой. Проверяйте чистоту змеевика, измеряя силу тока на подающем вентиляторе и величину падения давления на фильтре/змеевике (при новых фильтрах). Если сила тока меньше, а падение давления больше, чем это было год назад (также при использовании новых фильтров), то расход через змеевик стал меньше - значит, змеевик загрязнен и требует очистки. Чистить испарительный змеевик следует с помощью электрического промывного устройства.

Виды и технические характеристики вытяжек для крышных кондиционеров

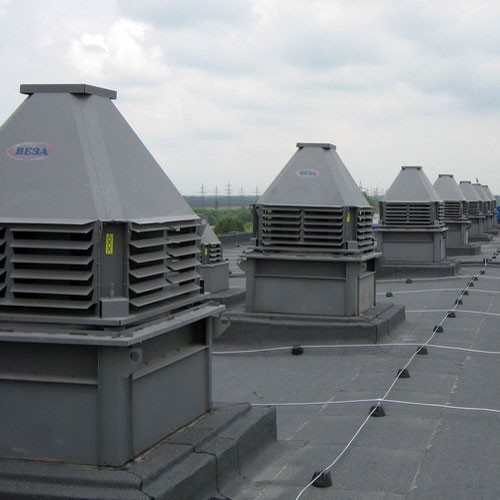

Крышные вытяжные вентиляторы устанавливаются непосредственно на крышах зданий. Такой вентиляционное устройство состоит из вентиляционной системы, электродвигателя и специальных приспособлений, снижающих вибрацию агрегата. Кроме того, вытяжные вентиляторы кровельного типа оснащаются автоматическим регулятором.

Дымоудаления

Как уже было сказано, дымоудаление является одной из основных функций любого крышного вентилятора. При этом все подобного рода устройства делятся на две основные группы: первая предусматривает вертикальное выведение потока воздуха с содержащимися в нем продуктами горения, а вторая – горизонтальный вывод.

С вертикальным выбросом воздуха

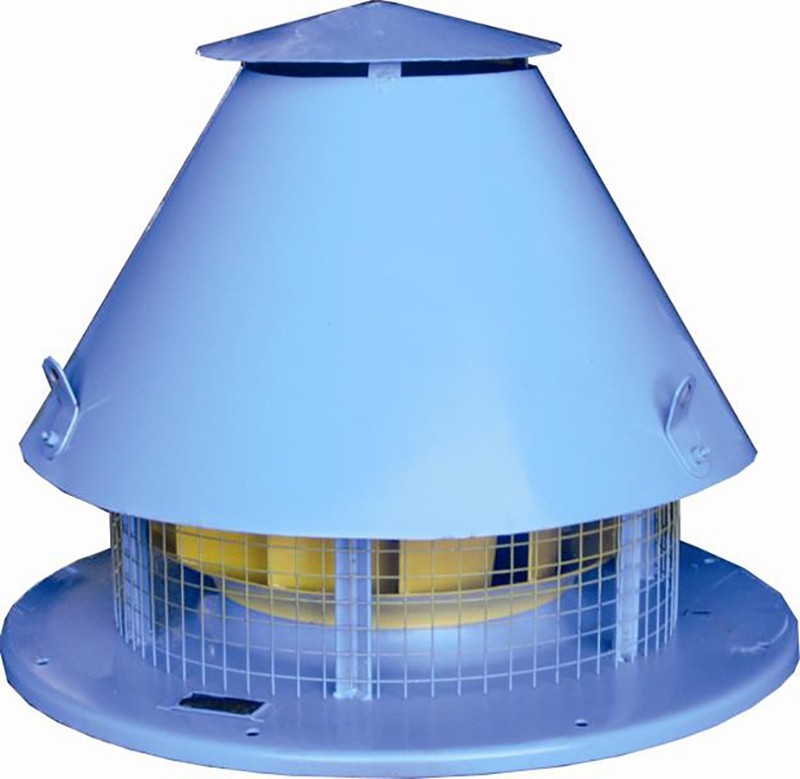

Агрегаты с вертикальным выводом воздушного потока используются для устранения из здания газов, в состав которых входят опасные примеси. Для защиты такого вентилятора от проникновения влаги применяют герметичный колпак или защитный зонтик. Работать такой вентилятор должен только в горизонтальном положении – при этом ось вращения будет расположена вертикально.

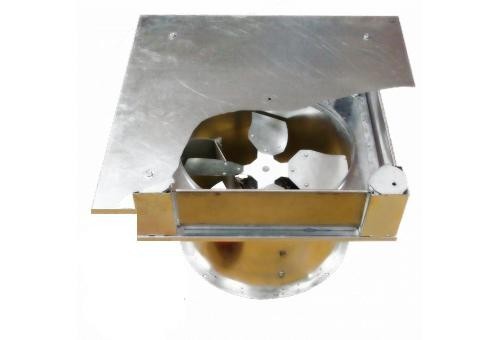

Осевой

Осевые крышные вентиляторы используются, как правило, в системах вытяжной вентиляции и предназначаются для работы без использования воздуховодов. В подавляющем большинстве случаев такие устройства изготавливаются из высокопрочной стали, обладающей высокими антикоррозийными свойствами. Крыльчатка при этом изготавливается из сплава алюминия.

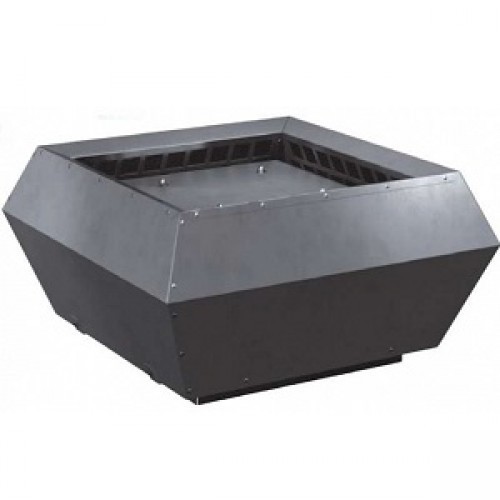

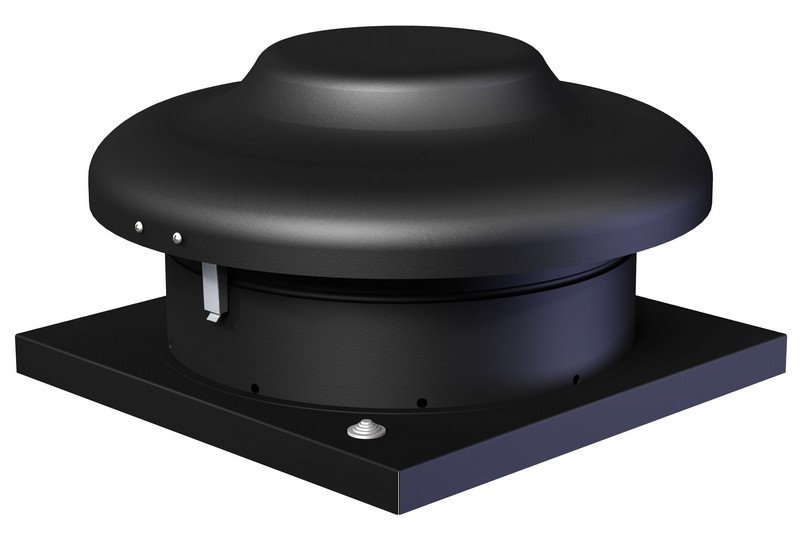

Радиальный

Как показывает практика, крышные радиальные вентиляторы монтируются сразу над используемым помещением.

Стандартная конструкция такого вентилятора представляет собой основание, рабочее колесо, мотор и некоторые другие дополнительные компоненты. Материал, из которого изготавливается устройство, отличается высокой атмосферостойкостью, а в приборах, транспортирующих агрессивные рабочие среды, он еще и устойчив к коррозии.

Приборы, укомплектованные двух- или трехскоростными моторами, могут корректировать собственную производительность, исходя из требований к работе в различные периоды года. Такие модели нашли широкое применение и в системах, работающих в двух режимах: противодымной защиты и общеобменного вентилирования.

Некоторые инновационные модели позволяют регулировать частоту оборотов мотора, причем в автоматическом режиме с помощью особых датчиков и программ, что позволяет существенно понизить энергопотребление устройства.

Взрывозащищенный крышный вентилятор

Взрывозащищенные крышные вентиляторы используются для обслуживания помещений, подверженных опасности взрыва. Как правило, такие устройства предназначаются для водородных и ацетиленовых резервуаров, взрывоопасных производств и шахтерских помещений. Применяются такие устройства для выведения опасных, токсичных и способствующих взрыву рабочих сред. Однако применяться они могут и в общих системах вентиляции как жилых, так и нежилых зданий.

Монтируются взрывозащищенные крышные вентиляторы на крыше дома, не имеющего сеть воздуховодов.

Виды хладагента

В качестве хладагента в кондиционерах используется фреон. Он является системой охлаждения компрессора и защищает его от перегрева. К утечкам фреона приводит неправильный монтаж оборудования и его неисправности. Существует также нормированный расход фреона в период службы, он составляет до 9% в год. Нормированной утечки не бывает у оконных и мобильных кондиционеров.

Есть несколько видов фреона, которые можно применять, если нужна заправка или дозаправка кондиционера. К ним относятся:

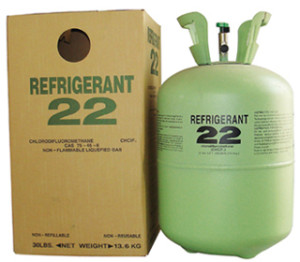

1. фреон R22 (хладон 22) – хладагент, который используется в системах охлаждения до очень низких температур. К ним относятся различные холодильники промышленного и бытового назначения, автомобильные и морские холодильники, бытовые и производственные кондиционеры. Если есть утечка этого фреона, его пары испаряютсяпостепенно. Положительные стороны данного вида фреона – это относительно низкая стоимость устройств, которые заправлены R22, и сервисных комплектующих для них. Устройства с таким фреоном можно заправлять частично, не используя полную заправку. Минус у хладагента R22 всего один – он негативно влияет на озоновый слой земли и поэтому не рекомендуется к применению экологами;
2. фреон R410A – совершенно не имеет хлора и, следовательно, не разрушает озоновый слой атмосферы. Это более новое поколение хладагента, который пришел на смену фреону R22. Он быстро приобрел популярность и с успехом используется для заправки холодильного оборудования бытового и промышленного предназначения, а также различных кондиционеров. Фреон 410 состоит из двух разных составляющих. С утечкой больше 40% необходима полная перезаправка устройства. Добавление фреона в систему, в которой произошла утечка больше 40%, приведет к нестабильной работе техники, вследствие этого нарушится отношение компонентов фреона друг к другу;
3. фреон R-407c – в своем составе содержит три разновидности фреонов, каждый из которых отвечает за свою функцию в работе. R32 – отвечает за хорошую производительность всей системы, R125 – отвечает за пожарную безопасность работы, R134а – стабилизирует общее давление в рабочем контуре. При любых пропусках этого вида хладагента, его компоненты улетучиваются неравномерно, поэтому дозаправлять такие кондиционеры нельзя. Необходимо полностью слить весь фреон и заправить заново.

Методы заправки крышных кондиционеров хладагеном

Этот процесс можно проводить несколькими способами: по массе, по давлению и с использованием смотрового стекла.

1. Заправка по давлению. В этом случае нужны данные производителя, которые могут находиться в инструкции по применению прибора. Понадобится манометрический коллектор, с помощью которого к системе присоединяется баллон с хладагентом. Заправку нужно осуществлять маленькими порциями. После доступа каждой порции нужно посмотреть на манометр и сверить его данные с данными производителя, и как только они совпадут, доступ хладагента нужно прекратить.
2. Заправка по массе. Это простой способ, для которого не нужно много места, но обязательно следует эвакуировать хладагент и вакуумировать контур. Баллон нужно взвесить на специальных весах, проверить количество вещества и заправить газом необходимый объем. Можно использовать специальный заправочный цилиндр в том случае, если есть точное количество хладагента. Такой цилиндр присоединяется к баллону и заполняется до нужного уровня, а затем с помощью него заправляется вся система.
3. Использование смотрового стекла. Это поможет наблюдать за тем, в каком состоянии находится хладагент. Заправить систему нужно в том случае, если виден постоянный поток пузырьков. В этом случае кондиционер заправляется до тех пор, пока не исчезнут пузырьки и не установится равномерный поток жидкости. Лучше всего делать это порциями, чтобы каждый раз достигать стабилизации давления.

После окончания заправки сплит систему нужно протестировать. Чтобы сделать это качественно, нужно включить систему и открыть оба крана. Кондиционер должен быть включен на минимальное охлаждение. Если в течение 10-15 минут краны начнут обмерзать, необходимо провести дозаправку прибора. Если этого не произошло, работа выполнена точно и качественно.

В заключении

Монтаж крышных систем кондиционирования считается одним из наиболее сложных, поэтому его следует доверять исключительно квалифицированным мастерам, которые произведут все работы качественно, что позволит избежать появления различного рода поломок при дальнейшей эксплуатации. В работе специалисты используют исключительно качественные материалы и оборудование.

Крышные кондиционеры или руфтопы используются для кондиционирования и вентиляции малоэтажных зданий, супермаркетов, конференц-залов и других построек большой площади. Регулярное обслуживание крышных систем кондиционирования — лучший способ продлить их срок службы и предупредить дорогой капитальный ремонт. Сервисный центр «ЕвроХоолод» предлагает профессиональные услуги по предупреждению неисправностей этих сложных, высокотехнологичных агрегатов.

Техобслуживание руфтопов проводится как на договорной основе, так и по разовым заявкам. Мастера, работающие в нашей команде, экипированы современным альпинистским снаряжением, а в случае необходимости, также используют наши собственные автовышки. При этом применяются только оригинальные запчасти и комплектующие.

Как и все кондиционеры, крышные агрегаты - это сложные машины, которые быстро поглощают свою продажную цену за счет эксплуатационных затрат. Обеспечить техническое обслуживание и эксплуатацию этих агрегатов таким образом, чтобы снизить энергетические затраты и избежать дорогостоящих ремонтов, - это важная техническая и организационная задача, которая заслуживает пристального внимания со стороны управляющих зданиями и сооружениями и поставщиков услуг.
