Отопление склада или ангара

Система отопления – это комплекс технических элементов для получения тепла, его переноса и передачи во все обогреваемые помещения. Отопление может быть местным или центральным. В первом случае тепловое оборудование и трубопровод конструктивно объединены в одно устройство и установлены в отапливаемом помещении. Местное отопление не вполне подходит для складов в силу специфики самих терминалов.

Теплоизоляция складов и ангаров

В качестве складского помещения может выступать как здание из кирпича, блоков или бетона, так и металлический ангар. Если в первом случае утепление требуется не всегда, то теплоизоляция ангара просто необходима. Без этого зимой в нем будет холодно, а летом – очень жарко, даже жарче чем на улице.

Отопление ангара нужно делать только после качественного утепления, так как основная задача обогрева – это восполнение теплопотерь. Чем меньше теплопотери, тем дешевле обходится отопление. Поэтому нужно тщательно подбирать материал по характеристикам и правильно рассчитать слой утепления.

Как правило, складские помещения утепляются изнутри. Большое значение имеет скорость работ. Немаловажна и цена мероприятия. Каким параметрам должен отвечать теплоизоляционный слой:

• минимальная теплопроводность;
• негорючесть;
• устойчивость к влаге;
• быстрота нанесения;
• эксплуатация без отделки.

Отсутствие отделки на работу склада никак не повлияет, красоты здесь не нужно, главное, практичность и надежность.

С учетом всех вышеперечисленных параметров теплоизоляция склада пенополиуретаном будет идеальным вариантом.

ППУ – это полимерный утеплитель с закрытоячеистой структурой, а для ангара вспененный пенополиуретан вообще единственный вариант. У него самый низкий коэффициент теплопроводности, по сравнению со всеми современными утеплителями, который составляет 0,029 Вт/м*С. Он не пропускает пар и не впитывает влагу. Материал не горит, даже если на него направить открытое пламя, соответственно, ядовитых газов не выделяет. ППУ имеет высокую адгезию практически со всеми материалами, то есть крепко держится на любой поверхности. Утеплитель легкий, усадки не дает, грызунов не боится.

Теплоизоляция склада ППУ проводится за один день, зависит от площади, но зачастую не больше дня. Утеплитель наносится методом напыления, для этого используется специальная выдувная машина. Своими руками такие работы никто не проводит, нанимают подрядчиков.

Отопление складов и складских помещений

После того как утепление окончено, переходим к монтажу системы отопления склада. Обогреть помещение можно многими способами:

• воздушное отопление склада;
• отопление склада электричеством;
• водяное отопление.

Следует помнить, что для хранения некоторых материалов нужно соблюдать строгие параметры температуры, влажности, циркуляции воздуха. Из всех представленных вариантов только воздушный обогрев может обеспечить выполнение этих требований.

Виды систем отопления с разными теплоносителями

По виду теплоносителя различают паровое, воздушное и водяное отопление склада. В некоторых случаях системы комбинируют, устраивая паровоздушный, пароводяной или водовоздушный обогрев. Обо всем по порядку.

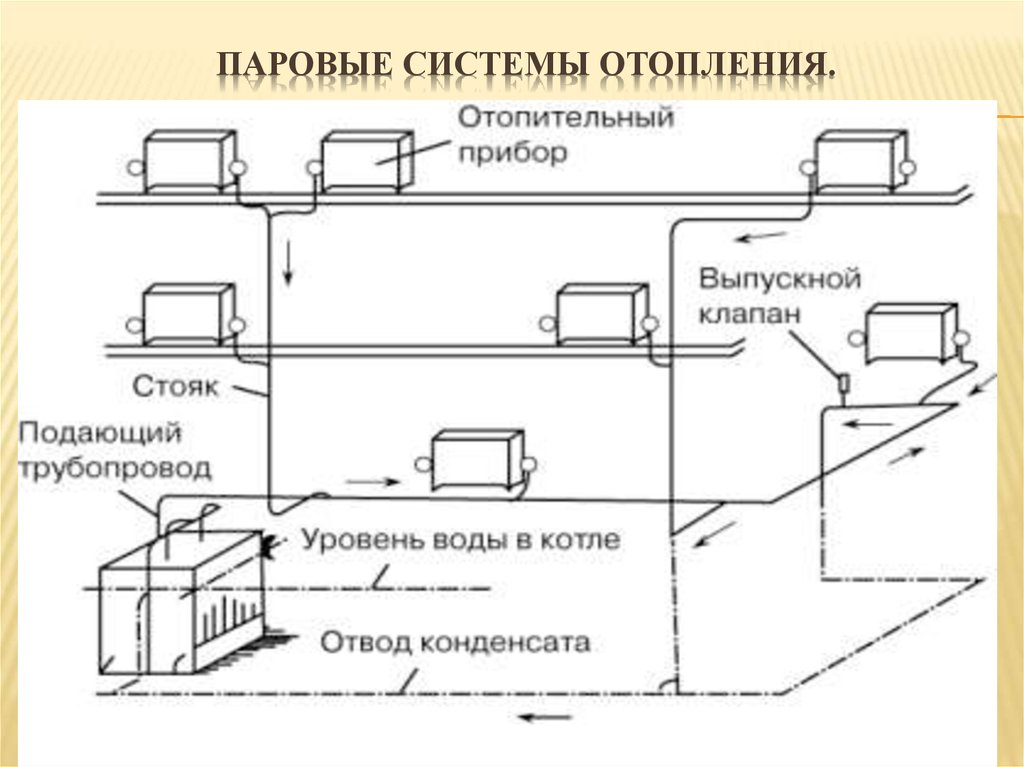

Паровые системы

Теплоноситель – сухой насыщенный пар с температурой не более 130 °С. Система может быть разомкнутой, когда конденсат передается в теплообменник насосом, или замкнутой, когда конденсат перемещается самотеком. Основные преимущества:

• минимальные потери тепла в теплообменниках;
• быстрый нагрев радиаторов и других отопительных приборов;
• малая инертность;
• возможность обогрева многоэтажных зданий;
• компактность оборудования;
• низкое гидростатическое давление в системе.

Недостатки:

• высокие потери тепла в паропроводах, как следствие – уменьшение КПД;
• шумность;
• нельзя сделать температуру теплоносителя ниже 100 °С;
• интенсивная коррозия металлических элементов контура.

Паровое отопление разрешено для терминалов с негорючей и неядовитой пылью, негорючими и не поддерживающими горение парами и газами. Паропроводы монтируются отдельно от системы вентиляции и кондиционирования.

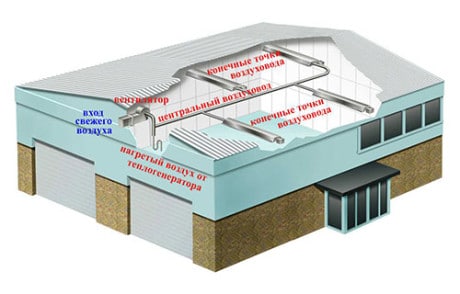

Воздушные системы

Воздушные системы отопления складов являются самыми распространенными на сегодняшний день. Теплоноситель – воздух, который нагревается при прохождении через электроагрегат. Нагретый воздух распределяется равномерно по объему склада через систему воздуховодов. Агрегаты монтируют на крыше и вдоль стен. Система хорошо подходит для обогрева высоких комплексов большой площади.

Основные преимущества:

• возможность совмещения отопительного контура с вентиляцией для притока свежего воздуха в помещение;
• высокий КПД до 95%;
• быстрый прогрев воздуха благодаря отсутствию промежуточного теплоносителя;
• возможность автоматизации системы отопления, настройки точных параметров.

Места выпуска теплого воздуха проектируют таким образом, чтобы на пути воздушного потока не было массивных строительных конструкций. При высоте склада менее 8 метров выпуск осуществляют настилающими струями, при высоте более 8 метров – ненастилающими струями. Воздушная струя при выпуске воздуха настилается на потолок на высоте, равной 0,85 от высоты терминала (Н). Ненастилающие струи образуются на высоте 0,35-0,65 Н от пола. Расстояние между воздухораспределителями при установке в ряд составляет не более трех высот помещения.

Воздушное отопление склада экономичное в эксплуатации, быстро окупается, может монтироваться с воздуховодами или без них. Система эффективно работает в терминалах с высокими потолками, позволяет равномерно прогреть весь объем воздуха. Совмещение отопления с вентиляцией и кондиционированием сокращает финансовые затраты на реализацию проекта.

Если нет потребности в постоянном обогреве складских помещений, но и нельзя допускать сильного падения температуры, используют тепловые пушки как более компактные устройства. Оборудование размещают по периметру терминала и подключают к датчикам термостата. Когда температура опускается до установленного значения, оборудование включается и начинает генерировать тепло. Устройство такого отопления не требует составления проекта, позволяет быстро прогреть помещение. Но после выключения тепловой пушки воздух так же быстро остывает.

Водяные системы

Теплоносителем в водяной системе отопления может быть вода или антифриз на водной основе. Для небольших помещений устраивают контур с естественной циркуляцией. Трубы располагают под углом, чтобы вода перемещалась под действием силы тяжести. Для складов большой площади такое решение будет не эффективным, требуется установка насосов. Системы с принудительной циркуляцией имеют высокий КПД, но требуют электроэнергии.

Водяное отопление часто выбирается владельцами складских помещений как наиболее оптимальный вариант. В тех местах, где есть возможность подключения к центральной сети, задача упрощается. При отсутствии такой возможности расчет отопления склада должен включать выбор котла и устройство отдельного помещения под котельную. В качестве недостатка такой системы указывают эстетическую составляющую – трубы вдоль стен не украшают склад.

Преимущество водяных систем над паровыми – равномерный прогрев отопительных приборов, воздух не пересушивается, сохраняются оптимальные условия для товаров. Но такое отопление не рекомендуется устраивать в складских терминалах выше пяти этажей. Это связано с тем, что теплый воздух поднимается и скапливается вверху, увеличивая утечки тепла через крышу и оставляя холодными зоны первого этажа. В складах с высокими верхами и водяным отоплением для повышения эффективности специалисты монтируют потолочные вентиляторы. Вращение пропеллеров в зимний период обеспечивает циркуляцию теплого воздуха по всему объему склада, а летом дает некоторую прохладу.

Воздушно-тепловые завесы

Воздушные завесы необходимы для разделения зон с разными температурными режимами. Оборудование монтируется в проеме дверей, окон, ворот. Завеса образуется в результате движения высокоскоростного потока воздуха. Это своего рода невидимая преграда, которая не позволяет выходить теплому воздуху и не впускает холодный воздух снаружи. Кроме того, воздушная завеса изолирует склад от выхлопных газов, пыли и прочих негативных явлений без создания помех для передвижения спецтранспорта.

Ширина завесы 0,6-2,5 метра. В более широкие проемы монтируют несколько приборов вплотную друг к другу. При расчете тепловой завесы учитывают такие факторы:

• максимальная температура подаваемого воздуха 50 °С у входа;
• температура воздуха, поступающего снаружи 5-14 °С;
• скорость воздуха не более 8 м/с у входа и не более 25 м/с у технологических проемов и ворот;
• установка тепловых завес оправдана для входных дверей без тамбуров, открывающихся пять и более раз в сутки или на 40 минут в смену.

Виды систем отопления по источнику энергии

В качестве источника энергии может использоваться газ, электричество или твердое/жидкое топливо.

Газовое отопление склада

В газовых системах отопления в качестве источника тепла используют газовые воздухонагреватели или котлы. Это довольно простой и экономичный способ обогрева, особенно при наличии центральной газовой магистрали. Специальное оборудование тоже стоит недорого, но устройство такого отопления требует согласований с надзорными органами и составления грамотного проекта разводки. Каждый газовый котел должен иметь свою питающую трубу и отдельный дымоход.

Отопление склада электричеством

Здесь речь не пойдет об использовании электрических котлов. Ввиду высокой стоимости электроэнергии установка такого оборудования экономически не всегда бывает выгодна. Эксплуатация электрокотлов очень дорого обойдется владельцам больших складских площадей.

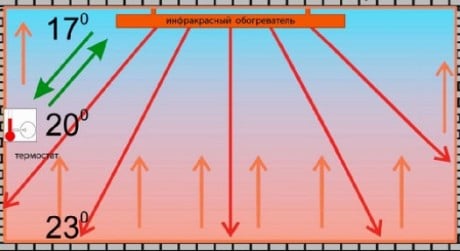

Относительно новый метод создания комфортных условий для сотрудников склада – монтаж инфракрасных тепловых излучателей. Специальные панели монтируют на потолке, непосредственно над рабочим местом. Происходит локальный нагрев людей, пола, предметов обстановки. Воздух при этом не нагревается и не циркулирует. Основные преимущества инфракрасных излучателей:

• компактное размещение на потолке;
• малый вес;
• простой монтаж.

Такой способ отопления подходит для складов любого назначения и любой площади. Инфракрасные панели при постоянном использовании потребляют немало электричества, но это почти вдвое меньше, чем содержание электрокотлов.

Установка излучателей оправдана в случаях, когда устроить водяное, паровое или воздушное отопление не представляется возможным, например, при отсутствии топлива. Выбор инфракрасного оборудования зависит от группы пожароопасности помещения.

Лучистое отопление

Это экономичные системы для больших промзданий. Для обогрева производственных помещений устанавливают «светлые» и «темные» инфракрасные обогреватели. В качестве источника тепла используют природный или сжиженный газ. В зданиях, где по каким-либо причинам нельзя устанавливать газотехническое оборудование, монтируют подвесные излучающие панели.

Особенности работы разных видов инфракрасных обогревателей.

В «светлых» обогревателях газ сжигают с помощью специальной горелки, температура поверхности которой может достигать 900 градусов. Раскаленная горелка обеспечивает необходимое излучение. «Темные» обогреватели (их еще называют «трубными» по виду конструкции) представляют собой излучатели с отражателями, которые предназначены для направления лучистой энергии в нужные зоны помещений. Трубные инфракрасные приборы меньше нагреваются (до 500 градусов) и отличаются менее жестким излучением, что значительно расширяет их сферу применения.

Подвесные излучающие панели универсальны, их широко используют в категорийных, производственных и складских помещениях всех типов. Системы работают с помощью промежуточного теплоносителя «пар/вода». Вода в приборах нагревается до 60-120 градусов, а пар – до 100-200. На сегодня это наиболее удобный и экономичный способ отопления производственных помещений и предприятий.

Плюсы и минусы лучистого отопления

Инфракрасные обогреватели отличаются такими бесспорными достоинствами:

• быстрый прогрев помещений (15-20 минут);
• возможность создания теплых зон в неотапливаемых помещениях;
• отсутствие потерь энергии на обогрев «лишней» площади»;
• минимальные теплопотери в системах, работающих без теплоносителя;
• экономия на обслуживании, поскольку не нужно менять фильтры, проверять, чинить насосы и т.п.; комфортный микроклимат: воздух не пересушивается, пол нагревается и служит вторичным источником тепла.

Нельзя устанавливать инфракрасные обогреватели:

• если высота потолков ниже 4 м;
• на производствах, где излучение влияет на качество продукции или технологические процессы;
• в помещениях пожарных категорий А, Б.

Технические нормативы

Различные СНиП, ППБ и ПУЭ регламентируют правила устройства систем отопления в складских помещениях, но разобраться в дебрях технической терминологии может только специалист. Вот некоторые выдержки из регламентов:

1. СНиП 2.11.01-85 пункт 5.3 говорит о том, что в складских помещениях допускается монтаж воздушного отопления или совмещение воздушного отопления с локальными нагревательными приборами.
2. ПУЭ пункт 7.4.25: если в пожароопасной зоне любого класса (к которым относятся и склады) возможно отопление только с помощью электронагревательных приборов, то нагревающиеся поверхности необходимо защищать от контакта с горючими веществами. Под приборами должна быть устроена подставка из негорючего материала. Для защиты используют несгораемые экраны, которые не пропускают тепловое излучение. В пожароопасных зонах складов, музеев, архивов, библиотек и т. д. запрещено использовать электронагревательные приборы. Исключение – специально предназначенные помещения, например, столовая.
3. СНиП 41-01-2003 пункт 7.9.1. Не допускается размещать отопительное оборудование в обслуживаемых складских помещениях категории А, Б, В1-В4. В терминалах категории В2, В3, В4 возможно размещение отопительного оборудования при соблюдении нескольких условий:
   1. помещение склада должно быть оборудовано автоматической пожарной сигнализацией, которая при пожаре может отключить оборудование.
   2. нагревательные приборы должны иметь степень защиты не ниже IP-54;
   3. СНиП 41-01-2003 пункт 12.2. Электроприемники для отопительных систем должны быть той же категории, что и электроприемники инженерного и технологического оборудования склада.
4. СНиП 41-01-2003 пункт 12.18. При эксплуатации воздухонагревателей для отопления склада необходимо предусматривать защиту от перегрева.
5. СП 31-110-2003 пункт 15.7. Запрещено применение на складах с горючими материалами нагревательных приборов с прямым переходом электрической энергии в тепловую. Такое оборудование можно устанавливать в подсобных помещениях и комнатах для обслуживающего персонала, которые отделены от складского терминала стеной.
6. СНиП 2.04.05-91. В помещениях категории А, Б, В без выделения аэрозолей и пыли можно устраивать водяное и паровое отопление с максимальной температурой пара 130 °С, воды – 150 °С. Если в складском помещении категории А или Б выделяется пыль или аэрозоль, то максимальная температура принимается 110 °С, в помещениях категории В – 130 °С. Если на складе хранятся вещества, способные при взаимодействии с водой и паром образовывать горючие, самовозгорающиеся или взрывоопасные вещества, то паровое и водяное отопление монтировать запрещено.
7. Для отопления вспомогательных и подсобных комнат можно использовать масляные радиаторы, питающиеся от самостоятельной электросети и имеющие терморегуляторы.

В целом все нормативы говорят об устройстве газового отопления для складов, но допускается и применение электрооборудования. Электрический котел должен быть установлен в отдельном помещении или пристрое со стенами из негорючих материалов.

Итоги

Без утепления склада никакая система отопления не будет эффективной. Самый лучший утеплитель – это пенополиуретан (ППУ). Вариантов отопления склада три: воздушное, электрическое, водяное. Воздушное отопление тепловыми насосами – удобно, дает возможность контроля температуры и влажности воздуха, скорости циркуляции. Недостаток – высокие первоначальные расходы. Электрическое отопление – дорого в эксплуатации, зато приборы можно перенести в любое другое место. Водяные системы – классика, встречается чаще всего.
