Проектирование VAV-системы вентиляции

VAV вентиляция - это энергоэффективная система с автоматической поддержанием постоянного давления в воздушном канале.

Основные назначения данной системы: снижение эксплуатационных расходов и компенсация загрязнения фильтров.

По дифференциальному датчику давления, который установлен на плате контроллера, автоматика распознает давление в канале и автоматически выравнивает его путем увеличения или уменьшения оборотов вентилятора. Приточный и вытяжной вентиляторы при этом работают синхронно.

Типовая VAV-система состоит из следующих компонентов:

1. Вентиляционная установка с плавно изменяемой производительностью.
2. Воздухораспределительная камера, в которой поддерживается постоянное давление. К ней подключаются воздуховоды от всех обслуживаемых помещений.
3. Дифференциальный датчик давления, с помощью которого измеряется давление внутри камеры.
4. Воздушные клапаны с электроприводами (VAV-клапаны), управляемые от выключателей или регуляторов (на схеме не показаны).

Особенности проектирования

При проектировании современной системы вентиляции по потребности используются вентиляционные VAV-системы с переменным расходом воздуха (от английского названия «Variable Air Volume» — переменный объем воздуха), которые работают в режиме изменения количества подаваемого воздуха.

Принцип переменного расхода воздуха состоит в том, что изменение температуры в помещениях компенсируется путем изменения объемов приточного и вытяжного воздуха, поступающего из центральной приточной установки. То есть, вентиляционная VAV-система реагирует на изменение тепловой нагрузки отдельных помещений и изменяет фактическое количество воздуха, подаваемого в помещение или отдельную зону.

За счет этого вентиляционная VAV-система использует меньший общем объем воздуха, чем было бы необходимо при максимальной тепловой нагрузке всех отдельных помещений объекта. Что способствует снижению потребления энергии при сохранении качества воздуха внутри помещений.

Согласно исследованиям, проведенным шведскими специалистами в области воздуха, получается, что, если применять VAV-систему вентиляции по потребности на объектах, где в различное время суток наполняемость людьми может быть от 0 до 100%, то с помощью такой продуманной схемы годовую расчетную потребность воздуха для вентиляции можно снизить в 2 раза.

Поясним это на примере вентиляционного решения для салона красоты, спроектированного и осуществленного нашей компанией, что бы продемонстрировать, насколько может быть эффективной вентиляционная VAV-система с переменным расходом воздуха. Салон красоты находиться в цокольном этаже на ул. Владимирская 20, площадь его составляет 112,7 м2, состоит салон из 5 рабочих залов и других подсобных помещений:

• универсальный зал – 26,9 м2, в нем работают 3 мастера,
• парикмахерский зал – 6,9 м2, работает 1 мастер,
• массажный зал – 8,3 м2, работает 1 мастер,
• косметология тела – 8,5 м2, работает 1 мастер,
• парикмахерский зал – 16,5 м2, работают 2 мастера.
• Режим работы – обычный 9 часовой рабочий день, 7 дней в неделю

Правила проектирования VAV-систем

1. Для создания VAV-системы можно использовать любую приточную или приточно- вытяжную установку Breezart. Дополнительно понадобится модуль набор VAV-DP.
2. Для питания элементов VAV необходимо использовать только стабилизированные источники питания напряжением 24В. Запас по мощности должен быть не менее 20%.
3. В VAV-системах с централизованным управлением модули JL201 необходимо располагать в непосредственной близости от приводов, чтобы длина соединяющего кабеля была минимальной. При большой длине кабеля из-за наводок возможны небольшие случайные изменения управляющего напряжения на приводе, сопровождающиеся «жужжанием» привода (аналогичные последствия вызывает нестабильность выходного напряжения источника питания).
4. Если VAV-система не имеет распределительной камеры, то все воздуховоды должны разводиться из одной точки, вблизи которой измеряется давление.
5. Если при проектировании VAV-системы сопротивление воздухопроводной сети оказалось менее 50Па, то необходимо принять его равным 50Па (для корректного измерения и регулирования давления блоком автоматики).
6. При проектировании VAV-систем желательно делать запас 10-15% по напору воздуха для облегчения балансировки и более стабильной работе системы.
7. В проекте VAV-системы необходимо указывать расчетное давление в точке измерения давления модулем JL201DPR (не менее 50 Па) для облегчения пуско-наладки.
8. В проекте VAV-системы необходимо указывать зону с максимальным сопротивлением («критическую» зону), падение давление в которой максимально.
9. В проекте VAV-системы для регулируемых зон необходимо указывать значение расхода воздуха не только для положения регулятора Max (100%), но и для положения Min (0%). Расходы воздуха рассчитываются исходя из того, что когда регуляторы всех зон находятся в положении Min (или «Выключено» для дискретных приводов) фактический суммарный расход воздуха должен составлять не менее 10% от номинального расхода воздуха (рассчитанного по СНиП). Если в системе есть нерегулируемая зона с постоянно открытым клапаном, и расход через нее составляет не менее 10% от номинального расхода, то для регулируемых зон можно задавать любой расход в положении Min, в том числе нулевой.
10. Для систем с локальным управлением (на СВ-02 или дискретных приводах) необходимо учитывать следующее: если в положении «закрыто» клапаны двух и более зон остаются приоткрытыми для обеспечения минимального расхода воздуха, то при неработающей вентиляции по воздуховодам между помещениями могут распространяться звуки голоса и другие шумы (при включенной вентиляции благодаря движению воздуха это не так заметно).

Какие же существенные преимущества получает пользователь VAV-системы?

• экономия электроэнергии, особенно актуальная для вентиляционных систем с электрическим догревателем воздуха ;
• возможность изменения объема поступающего воздуха в различные помещения по сигналам от датчиков движения, температуры, влажности, концентрации CO2 и т. д.;
• компактность системы (отсутствие кондиционеров, рециркуляционных воздуховодов и люков обслуживания) создает возможность вписывания в любой утонченный дизайн;
• возможность применения в помещениях, где по нормам запрещена рециркуляция (при рециркуляции возможно загрязнение воздуховодов и размножение грибков и бактерий), к таким учреждениям относятся все «чистые» лаборатории фармоцептики, электроники и т.д.

Основным назначением VAV-систем является индивидуальное управление климатом в разноцелевых помещениях при значительном сокращении расхода энергии на вентиляцию здания в целом. Результатом работы такой системы является высокое качество воздуха в помещении при сниженных затратах на эксплуатацию.

Почему VAV-системы должны устанавливать специалисты

Проще всего ответить на это вопрос, на примере. Рассмотрим типовую конфигурацию системы с переменным расходом воздуха и ошибки, которые могут быть допущены при ее проектировании. На иллюстрации показан пример корректной конфигурации воздухопроводной сети VAV-системы:

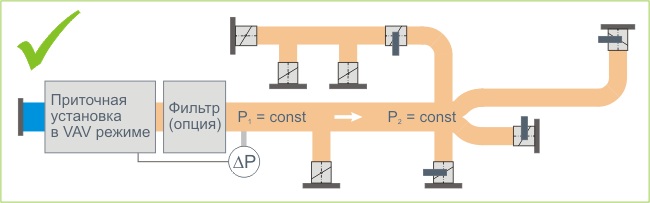

Верная схема VAV-системы с переменным расходом воздуха:



Первой идет ПУ-VAV,  далее расположен фильтр тонкой очистки => воздуховоды разной длинны разводят воздух от точки разветвления до VAV-клапанов.

В верхней части расположен управляемый клапан, который обслуживает три помещения (три спальни из нашего примера) => В этих помещениях установлены дроссель-клапаны с ручным управлением для балансировки на этапе пуско-наладки. Сопротивление этих клапанов не будет изменяться* в процессе работы, поэтому не оказывают влияния на точность поддержания расхода воздуха.

К магистральному воздуховоду подключен клапан с ручным управлением, который  имеет неизменный расход воздуха P=const. Такой клапан может понадобиться для обеспечения нормальной работы вентустановки в случае, когда все остальные клапаны закрыты. => Воздуховод с этим клапаном выводится в помещение с постоянной подачей воздуха.

Схема простая, рабочая и эффективная.

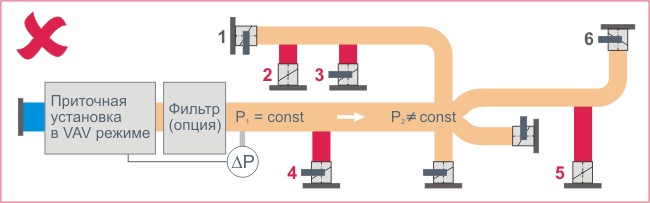

Теперь рассмотрим ошибки, которые могут быть допущены при проектировании воздухопроводной сети VAV-системы:

Ошибочные ответвления воздуховодов выделены красным цветом. Клапаны №2 и 3 подключены к воздуховоду, идущему от точки разветвления к VAV-клапану №1. При изменении положения заслонки клапана №1 давление в воздуховоде возле клапанов №2 и 3 будет изменяться, поэтому расход воздуха через них не будет постоянным. Управляемый клапан №4 нельзя подключать к магистральному воздуховоду, поскольку изменение расхода воздуха через него приведет к тому, что давление P2 (в точке разветвления) не будет постоянным. А клапан №5 нельзя подключать так, как показано на схеме, по той же причине, что и клапаны №2 и 3.
