Дымоудаление помещений

Современное дымоудаление — это процесс перераспределения воздушных струй в жилых и промышленных зданиях в случае пожара. Дым и другие продукты горения выводятся далеко за пределы помещений, а вместо них поступает чистый воздух.

Система дымоудаления в жилом доме значительно увеличивает шансы людей на выживание в случае пожара. Дым, содержащий высокую концентрацию токсинов, образуется при горении или тлении электрической проводки, строительных и отделочных материалов, которые могут быть синтетическими.

Системы дымоудаления устанавливаются обычно в помещениях без естественного освещения, так как, во-первых, задымление нельзя будет устранить через окна и фрамуги — источники естественного освещения, а во-вторых, в случае пожара и отключения освещения в здании задымленный темный коридор будет источником дополнительной опасности для эвакуирующихся людей.

Её расчёт производят согласно основным нормативный документам по проектированию дымоудаления и их приложениям.

Система дымоудаления, ее назначение

Система дымоудаления - специализированный комплекс вентиляционного оборудования, предназначенный для оперативного вывода продуктов горения из помещений, освобождения от дыма путей эвакуации людей и способствующий правильной организации мероприятий по устранению возгорания. Основным участком охвата системы являются лестничные клетки, шахты лифтов, коридоры по пути следования при эвакуации. Выполняются следующие функции:

• Сокращается возможность распространения огня.
• Снижается количество дыма.
• Обеспечивается возможность нормального пожаротушения.
• Снижается температура воздуха.
• Осуществляется контроль и оповещение о возникшем возгорании.
• Открытие люков, клапанов, окон для эффективного вывода продуктов горения.

Комплекс дымоудаления - протяженная и сложная система, действующая по разным схемам, дающая возможность перераспределения воздушных потоков по мере необходимости.

Где нужна система дымоудаления?

Системы вытяжной противодымной вентиляции для удаления продуктов горения при пожаре должны быть предусмотрены для:

• каждого производственного или складского помещения с постоянными рабочими местами без естественного освещения или с естественным освещением через окна и фонари, не имеющие механизированных (автоматически и дистанционно управляемых) приводов для открывания фрамуг в окнах (на уровне 2,2 м и выше от пола до низа фрамуг) и проемов в фонарях (в обоих случаях площадью, достаточной для удаления дыма при пожаре), если помещения отнесены к категориям А, Б, В1 — В3 в зданиях I — IV степени огнестойкости, а также В4, Г или Д в зданиях IV степени огнестойкости;
• коридоров и холлов жилых, общественных, административно-бытовых и многофункциональных зданий высотой более 28 м. Высота здания определяется разностью отметок поверхности проезда для пожарных автомашин и нижней отметки открывающегося окна (проема) в наружной стене верхнего этажа (не считая верхнего технического);
• коридоров (туннелей) подвальных и цокольных этажей жилых, общественных, административно-бытовых, производственных и многофункциональных зданий при выходах в эти коридоры из помещений, предназначенных для постоянного пребывания людей (независимо от количества людей в этих помещениях);
• коридоров длиной более 15 м без естественного освещения зданий с числом этажей два и более: производственных и складских категорий А, Б и В1 — В4; общественных и многофункциональных;
• общих коридоров и холлов зданий различного назначения с незадымляемыми лестничными клетками;
• атриумов зданий высотой более 28 м, а также из атриумов высотой более 15 м и пассажей с дверными проемами или балконами, галереями, выходящими в пространство атриумов и пассажей;
• гардеробных площадью 200 м2 и более;
• каждого помещения без естественного освещения или с естественным освещением через окна или фонари, не имеющие механизированных (автоматически и дистанционно управляемых) приводов для открывания фрамуг окон и проемов в фонарях, в обоих случаях с площадью, достаточной для удаления дыма при пожаре: общественного, предназначенного для массового пребывания людей; площадью 50 м2 и более с постоянными рабочими местами, предназначенного для хранения или использования горючих веществ и материалов, а также библиотек, книгохранилищ, архивов, складов бумаги; торговых залов магазинов;
• из помещений для хранения автомобилей закрытых надземных и подземных автостоянок, а также из изолированных рамп этих автостоянок. Допускается проектировать удаление продуктов горения через примыкающий коридор из помещений площадью до 200 м2: производственных категорий В1 — В3, а также предназначенных для хранения или использования горючих веществ и материалов. Для торговых залов магазинов без естественного освещения площадью не более 800 м2 при расстоянии от наиболее удаленной части помещения до ближайшего эвакуационного выхода не более 25 м удаление продуктов горения допускается предусматривать через примыкающие коридоры, рекреации, атриумы.

Выше перечисленные требования по установке систем дымоудаления не распространяются:

• на помещения (кроме помещений категорий А и Б, и закрытых автостоянок) площадью до 200 м2, оборудованные установками автоматического водяного или пенного пожаротушения;
• на помещения, оборудованные установками автоматического газового, аэрозольного или порошкового пожаротушения (кроме автостоянок);
• на коридор и холл, если из всех помещений, имеющих двери в этот коридор или холл, проектируется непосредственное удаление продуктов горения;
• если на площади основного помещения, для которого предусмотрено удаление продуктов горения, размещены другие помещения, каждое площадью до 50 м2, то удаление продуктов горения из этих помещений допускается не предусматривать;
• на коридоры без естественного освещения, если во всех помещениях, имеющих выходы в этот коридор, отсутствуют постоянные рабочие места и на выходах из этих помещений в указанный коридор установлены противопожарные двери в дымогазонепроницаемом исполнении с минимальным сопротивлением дымогазопроницанию не менее 1,96·105 м3/кг; фактическое сопротивление дымогазопроницанию противопожарных дверей должно определяться в соответствии с ГОСТ Р 53303.

Конструкция и устройство систем дымоудаления

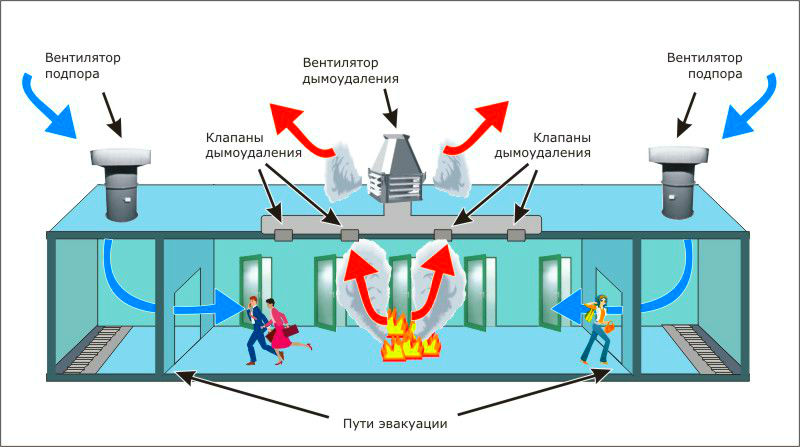

Вентиляция дымоудаления состоит из следующих узлов:

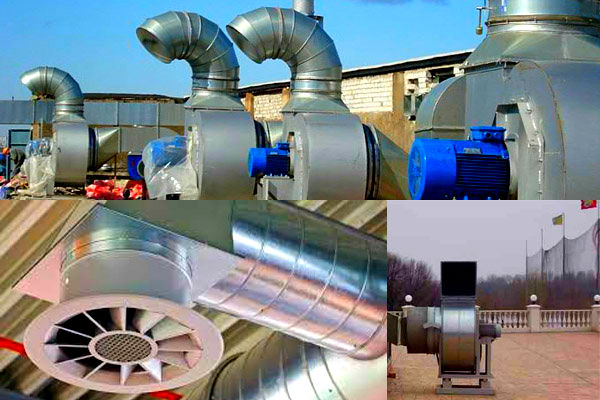

• Вентиляторы дымоудаления. Осуществляют вытяжку или приток свежего воздуха в задымленные помещения.
• Воздуховоды дымоудаления. Каналы, по которым производится удаление продуктов горения или транспортируется свежий воздух на замену.
• Клапаны, люки, решетки. Устройства управления, осуществляющие отсечку помещений или перераспределяющие потоки для исключения попадания кислорода в зону горения.
• Вентиляторы подпора. Служат для создания избыточного давления в помещениях, находящихся на пути следования при эвакуации - лестничные клетки, шахты лифтов, коридоры и т.д.

Работа комплекса автоматически регулируется с пульта управления, на который поступают сигналы с датчиков задымления. Кроме того, устанавливаются специальные датчики для контроля за состоянием оборудования.

Принцип работы

Проектируется система дымоудаления с целью гарантии безопасности находящихся там людей и для эффективности ее работы важна каждая деталь. Принцип работы основан на принудительной подаче свежего воздуха в нужное место и эффективном удалении дыма по специальным трубопроводам. При этом учитывается:

• План эвакуации на случай пожара;
• Возможность использования конструктивных особенностей здания;
• Акцентирование на участках с наибольшими рисками возникновения пожаров;
• Применение дополнительных средств обеспечения комплексной защиты.

Система может блокировать поступление воздуха, необходимого для горения на отдельных участках. В то же время активно подавать свежий воздух по маршруту эвакуации находящихся в здании людей.

Виды и особенности

Критериями выбора схемы установки являются конструктивные особенности здания, необходимая мощность и гарантия своевременности срабатывания. В обязательном порядке, согласно строительным нормам оборудуются следующие объекты:

• Здания более 10 этажей;
• Помещения без естественной вентиляции;
• Подземные сооружения;
• Организации и учреждения с большим количеством людей.

Для каждого объекта существуют свои нормы. Так для высотных домов необходимо гарантировать отвод тепла, поскольку перегрев конструктивных элементов может привести к разрушению здания. Эффективная система дымоудаления необходима и для работы пожарников. Справиться с огнем при правильной ее работе можно гораздо быстрее. Существует две разновидности систем дымоудаления — статическая и динамическая. Принцип действия первой основан на блокировании источника огня. Отключение притока свежего воздуха и тяги не дает дыму заполнять остальную площадь объекта, а недостаток кислорода замедляет горение. Чтобы определить, подойдет ли статическая система для данного здания, необходимо проконсультироваться со специалистом и дать полое описание строения с указанием его конструктивных и технологических особенностей.

Динамическая противодымная вентиляция более сложная в устройстве и работает по противоположному принципу. Продукты горения удаляются по выделенным каналам. При этом в достаточном количестве подается свежий воздух, обеспечивая находящимся в здании людям возможность экстренно эвакуироваться. Монтаж динамической системы обойдется дороже, но эффективность ее работы значительна выше, чем у статического метода. Схема подключения обычно содержит два вентилятора, работающих разнонаправлено, один на приток, другой на вытяжку.

В некоторых системах устройство принудительной подачи может быть одно. В этом случае вентилятор попеременно работает, периодически меняя направление вращения с переключением каналов вентиляционных маршрутов. Зона действия определяется с учетом эвакуационных путей для безопасного отхода из здания. Для таких систем используется мощный осевой вентилятор с возможностью подключения реверсного режима. Современное оборудование позволяет реагировать на первые признаки задымления и своевременный сигнал от датчиков дает шанс справиться с возгоранием на ранней стадии. Удаление дыма позволяет специальным службам быстро ориентироваться по месту и эффективно устранить причину аварии.

Использование СДУ в частных домах

По нормам в жилых домах не требуется установка СДУ. Считается, что для освобождения от продуктов сгорания достаточно открытых окон. Исключением могут быть только здания, которые принадлежат частным лицам и используются в коммерческих целях. Например: отель, пансионат, частная клиника или школа.

Так как количество жильцов в загородном доме обычно невелико, работа стандартной системы вывода дыма из помещения во время пожара позволяет людям практически в безопасных условиях покинуть дом.

Для извещения о возгорании достаточно установить пожарную сигнализацию. Этого вполне хватит для частного дома.

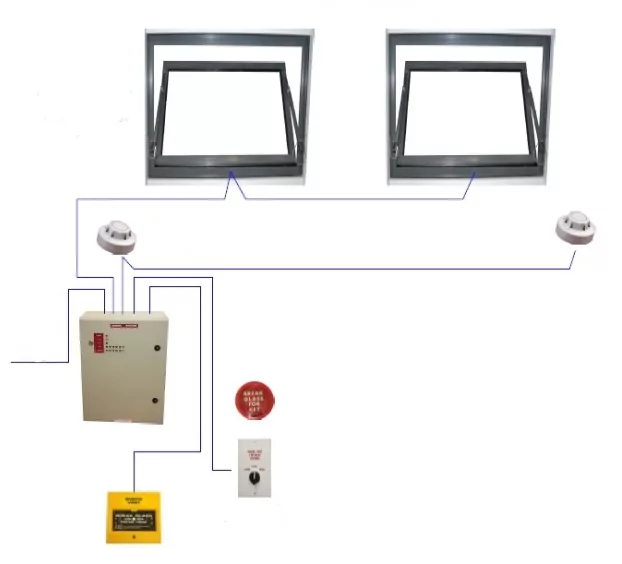

Если возникает желание обезопасить свое пребывание в частном доме, можно использовать другой тип устройства вентиляции, которая удаляет дым. Это комплекс электроники, управляющей открытием дверей и окон, при получении сигналов с датчиков (+).

Нужно обращать внимание на чувствительность устанавливаемых датчиков. Если они имеют низкий порог срабатывания, то эффективность работы всей системы резко снизится.

Нормы пожарной безопасности для установки

Для мест массового скопления людей требования иные. В многоэтажных домах от этой системы зависят жизни людей. При массовом покидании своих квартир, жильцы будут вынуждены двигаться медленно, так как вместимость лифтов ограничена, а спуск по лестнице занимает время.

В обязательном порядке СДУ устанавливают в следующих помещениях:

• жилых многоэтажных домах;
• торговых, деловых, спортивных и культурных центрах;
• производственных помещениях;
• инфраструктурных объектах и школах.

Также эти требования относятся к объектам игорного и развлекательного бизнеса. Кроме этого есть другие объекты, к которым применяют эти требования.

Принцип работы системы удаления дыма из коридоров

В случае возникновения пожара в помещении и поступлении дыма в коридор срабатывает система автоматики, которая открывает клапаны дымоудаления в коридоре. При этом клапаны открываются только на том этаже, где возникло задымление. Вентилятор дымоудаления обеспечивает разреженность воздуха в коридоре. Так как нет притока свежего воздуха в коридор из-за закрытых дверей за счет приборов самозакрытия, система дымоудаления будет работать не эффективно. Вся система теряет эффективность, пока не откроется дверь.

Обратно компенсирующий клапан в системе дымоудаления из коридоров

Для решения данной проблемы при проектировании системы дымоудаления коридоров предусматривают установку обратно компенсирующих клапанов на этажах здания. При этом в случае пожара и включении системы дымоудаления коридора включается вентилятор, открываются клапаны дымоудаления и обратнокомпенсирующий клапан, который обеспечивает приток свежего воздуха.

Обратнокомпенсирующий клапан устанавливается на наружной стене здания рядом с дверьми путем эвакуации. Когда происходит отключение системы дымоудаления из коридора, вентиляторы отключаются, давление повышается и обратнокомпенсирующий клапан закрывается.

Кроме того, использование обратнокомпенсирующего клапана позволит снизить приток воздуха к очагу возгорания, если окна и двери в квартире открыты.

Клапан дымоудаления в системе дымоудаление из коридоров

Клапан дымоудаления является одним из основных элементов системы дымоудаления из коридоров. При его установке в вертикальных узких шахтах дымоудаления в многоэтажных зданиях нижняя часть клапана, расположенная под крышкой, обеспечивает гораздо меньший расход воздуха.

Для обеспечения расчетного расхода дыма в вертикальных шахтах клапан дымоудаления должен монтироваться так, чтобы ось, на которой крепится крышка, ориентировалась вертикально.

Это существенно увеличит расход воздуха, следовательно, система будет функционировать более эффективно.

Не менее важным элементом в системе дымоудаления из коридоров является декоративная решетка на клапанах дымоудаления. Наиболее предпочтительным является использование решетки типа “рабица”, т.к. она вносит минимальное сопротивление для потока воздуха.

Важным обстоятельством является тот факт, что согласно НПБ 23-2010 “Противодымная защита зданий и сооружений. Методы приёмо-сдаточных испытаний” измерение потока воздуха, проходящего через клапан дымоудаления, измеряется при снятой решетке. Поэтому в проекте необходимо предусмотреть запас по производительности с учетом потерь на сопротивление решетки.

Таким образом, эффективная система дымоудаления из коридора состоит из:

• Обратнокомпенсирующего клапана, который установлен на каждом этаже здания;
• Клапанов для блокировки естественной системы вентиляции;
• Клапана дымоудаления.
