Обследование системы дымоудаления экспертиза)

Техническое обследование дымоудаления и противопожарной автоматизации является обязательным при введении любого помещения в эксплуатацию. Дело в том, что данные составляющие влияют на безопасность персонала, проживающего или работающего в здании, а значит, являются первоочередными для обследующей компании.

Система дымоудаления является комплексом устройств, отвечающих за эвакуацию людей при возникновении пожара. За счет приточно-вытяжной вентиляции обеспечивается подача чистого воздуха и удаление дыма. Благодаря действию системы дымоудаления предотвращается дальнейшее распространение дыма по зданию. Таким образом, в здании образуются идеальные условия для эвакуации обитателей из здания. Также здание очищается от дыма, пепла, и различных газообразных веществ.

Обследование системы дымоудаления – это проверка практически всей системы пожаробезопасности. Поэтому техническое обследование включает в себя проверку как статического, так и динамического дымоудаления. Так, в статических системах проверяется герметичность всех заслонок, прерывающих путь воздушного потока. Таким образом, эффективность данной системы проверяется на соответствие существующим на сегодняшний день нормам пожарной безопасности.

В случае с техническим обследованием динамической системы дымоудаления производится проверка состояния вентиляционной системы на предмет работы вентиляторов, обеспечивающих подачу свежего воздуха в помещение и удаление вредного дыма. Так, проверяют вентиляционные шахты, если вывод воздушной массы производится через них, и отдельные специальные коммуникации, если функция ввода/вывода воздуха возлагается на них. Также проводят проверку дымоходов дымоудаления – они должны иметь высокую производительность и уметь работать при достаточно высоких температурах. Дымоходы также проверяются на соответствие нормам безопасности, существующим на сегодняшний день.

На сегодняшний день существует также огромное количество систем противопожарной автоматизации. Каждая из них действует по разному принципу, и во всех их применяются инновационные технологии пожаротушения и оповещения. Любая такая система безопасности имеет два уровня защиты – нижний и верхний. Верхний включает в себя программные средства, управляемые оператором, в то время как нижний – это система, работающая автономно. Таким образом, если выходит из строя верхний уровень – нижний продолжает работать в автономном режиме. Поэтому в ходе обследования такой системы необходимо проверить безотказность ее работы, программная составляющая, а также эффективность работы оператора.

Что включает в себя обследование системы дымоудаления?

Обследование должно включать в себя следующие действия и шаги:

• Изучение документации проекта. Этот этап включает в себя проверку документов на соответствие всем нормам и требованиям. Также выявляется соответствие системы заданным параметрам и окружающему микроклимату.
• Изучение качества монтажных работ, выполненных при установке вентиляционной системы. Здесь производится настройка системы дымоотведения и качество монтажа всех элементов системы.
• ·Выяснение причин нарушения работы системы дымоудаления. На этом этапе система дымоотведения осматривается на наличие в ней засоров и неполадок. Проводится проверка системы на соответствие СНиПам и проектной документации.

В заключении всех работ составляется “Акт обследования системы дымоотведения”. Этот документ не имеет унифицированной формы и может составляться в свободном виде, но при этом он имеет строгую регламентацию. В форме “акта обследования системы дымоотведения” должны быть указаны дата составления, цели обследования, действия, производимые в рамках его проведения, и описан результат.

Испытание системы дымоудаления

Регламент проведения испытаний прописан в ГОСТ Р 53300-2009, документ дает определение приемо-сдаточных испытаний, устанавливает периодичность для работающих систем в зависимости от условий эксплуатации и рекомендует способы протокольного оформления. В зависимости от времени проведения испытания бывают:

Приемо-сдаточными

Выполняются во время ввода реконструированных и новых систем вентиляции и дымоудаления.

1. Сравнивается фактическое схемное решение противодымной вентиляции с проектной документацией. Проверяется количество и места установки вентиляторов, монтажное размещение противодымных клапанов.
2. Сопоставляется огнестойкость основного и дополнительного оборудования с расчетной, проверяется конструкция воздуховодов и надежность монтажа вентиляторов.
3. Количественно оценивается расход воздуха, удаляемого системой при максимальных нагрузках и фактическое значение давления подаваемого свежего воздуха.

Периодическими

Периодичность зависит от технических параметров системы и условий эксплуатации, но не реже одного раза в два года. В ходе периодических проверок контролируется:

1. Фактические значения расхода воздуха непосредственно по каждому помещению-коридору.
2. Состояние воздуха на путях эвакуации персонала, в лифтах и тамбурах.
3. Значения избыточного давления свежего воздуха в разрезе помещений.

Аэродинамические испытания системы дымоудаления

Производятся с учетом измененного СП 73. 13330. 2012. Изменения запрещают выполнять испытания без создания искусственного сопротивления, для этого заглушается 2/3 отверстия всасывания на вентиляторе. Такая мера исключает выход оборудования из строя из-за низкого профессионализма обслуживающего персонала. Новые стандарты уменьшают отклонения от расчетных норм с 10% до 8%.

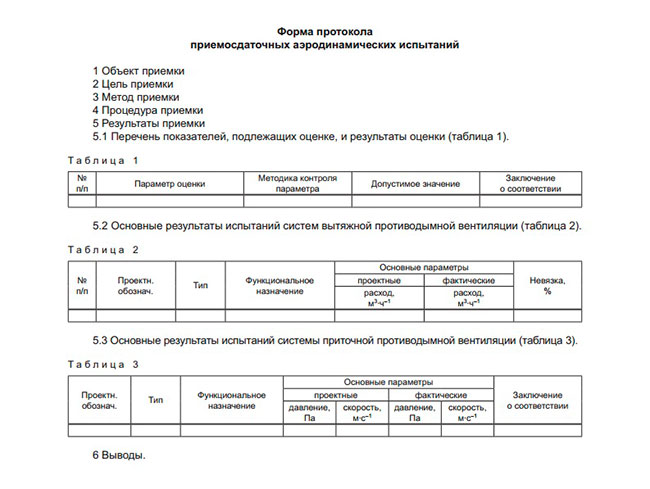

Акт испытания систем вентиляции и дымоудаление – образец

Сведения, отображаемые в документе, регламентируются государственным стандартом. Акт аэродинамических испытаний системы дымоудаления имеет следующие данные:

1. Вступительная часть. Указывается объект и цель испытания, описываются используемые методы.
2. Таблица №1. Список проверяемых показателей и фактические результаты. Имеет сведения о данных по оценке, применяемой методике замеров и контроля, допустимые отклонения и заключение о соответствии.
3. Таблица №2. Результаты законченной проверки противодымной вентиляции вытяжного типа. Имеет сведения о проектном обозначении узла или отдельного элемента системы, тип и функциональное значение, проектные и фактические параметры расхода воздуха и процент неувязки результата и проектными данными.
4. Таблица № 3. Результаты проверки противодымной системы приточного типа. Отображает сведения по проектному обозначению и типу проверяемого оборудования и устройств, проектные и фактические параметры давления и скорости воздушного потока и заключение о соответствии нормативным положениям.

В конце даются выводы о пригодности системы или перечень обнаруженных проблем и методы их устранения. Акт подписывать ответственными представителями компаний.

Акт индивидуального испытания системы дымоудаления

Составляется на основании проверки технического состояния и работоспособности системы вентиляции и дымоудаления. Испытание систем дымоудаления производится в соответствии с требованиями отраслевых постановлений и государственных нормативных актов. Акт должен иметь перечень мероприятий и ссылки на документы, по которым проводились работы. Указывается город, адрес расположение объекта и дата.

Результативная часть акта отображает данные испытаний и констатирует пригодность оборудования к эксплуатации или необходимость проведения ремонтных работ. Акт подписывают представители заказчика и исполнителя.

Испытание дымоудаления и подпора воздуха

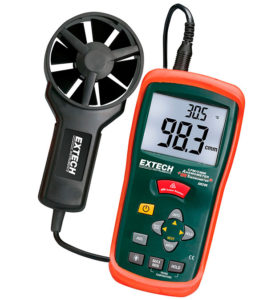

Для выполнения работ требуются анемометры с классом по точности не ниже 1,0 (для замера скорости движения воздуха), манометры с классом по точности не ниже 1,0 (для замера показателей давления) и толщиннометр для замера параметров огнезащитных покрытий. Аэродинамические испытания дымоудаления допускается производить при автоматическом инициировании работы системы после предварительного отключения питания.

Проверка значения выполняется в нескольких точках, количество и размещение которых учитывает размеры и использование помещений. На основании полученных данных вычисляется среднее значение и проверяется на соответствие расчетным параметрам. Проверка показателей дополнительно проводится на наиболее далеко расположенных от вентилятора дымоприемных устройствах по формуле L_выт = F_выт * V_выт * 3600, м³/ч, где:

L_выт – количество вытягиваемого сквозь приемник воздуха, м³/ч;

F_выт – площадь отверстия для приема дыма, м²;

V_выт – скорость удаляемого воздушного потока, м/с.

В лестничных клетках без дыма надземного расположения повышенное давление замеряется в двух вариантах:

• двери закрываются, замеры выполняются на последнем и нижнем этажах;
• открывается дверь, выводящая людей из здания.

Количество повторных замеров скорости воздушного воздуха должно быть не менее шести при использовании анемометров крыльчатого типа и не менее десяти при использовании термоанемометров. Места замеров должны располагаться на одинаковом расстоянии друг от друга. Допустимые отклонения от расчетных параметров не могут превышать 15%.

Параметры повышенного давления воздуха для производственных и промышленных зданий устанавливается в пределах:

• в лестничных проходах 20–150 Па;
• в лифтах 20–150 Па;
• в шлюзах 20–150 Па.

Показатели подпора воздуха в лифтах и шлюзах замеряются при открытых дверях лифтовых холлов.
